Cavo morbido di controllo KVVR 450/750V

Beida Group è un produttore professionale di cavi morbidi di controllo KVVR 450/750V. Utilizziamo conduttori in rame flessibili di Classe 5 e materiali isolanti e di guaina morbidi in PVC ecologici. Questi cavi sono caratterizzati da flessibilità, raggio di curvatura ridotto e isolamento elettrico affidabile. Hanno una tensione nominale di 450/750 V e sono conformi allo standard GB/T 9330, che li rende adatti alla trasmissione di segnali di controllo che richiedono movimenti o piegature frequenti.

Invia richiesta

Descrizione del prodotto

Se desideri ottenere i prezzi diretti di fabbrica del cavo morbido di controllo KVVR 450/750 V, puoi contattare Tianjin Beida. Siamo un produttore professionale con oltre 30 anni di esperienza.

Utilizzo del prodotto

Automazione industriale: utilizzato in apparecchiature che richiedono piegature e torsioni frequenti, come bracci robotici, macchine utensili CNC e linee di produzione automatizzate, per la trasmissione di segnali di controllo e potenza ausiliaria.

Edifici intelligenti: sistemi di automazione degli edifici (BA), collegamento di sensori, attuatori e armadi di controllo, utilizzati per la trasmissione del segnale nei sistemi di climatizzazione, illuminazione e sicurezza.

Strumentazione: trasmissione di segnale di precisione in laboratori e apparecchiature di prova, che offre bassa attenuazione e capacità anti-interferenza, con cablaggio flessibile.

Apparecchiature mobili: circuiti di controllo per apparecchiature che si muovono con il dispositivo, come sistemi audio e di illuminazione scenica e apparecchiature mediche (ad esempio, scanner CT, tavoli operatori).

Altro: circuiti di controllo e segnale in applicazioni minerarie, ferroviarie e marine (ZC-KVVR è disponibile per applicazioni ignifughe).

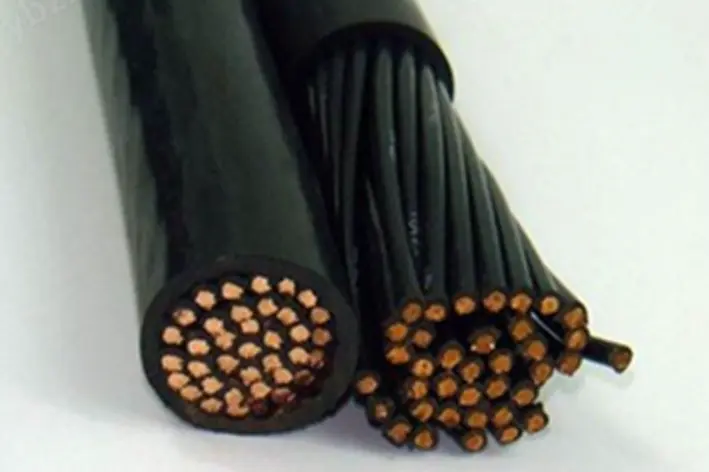

Kvvr Control Soft Cable 450750v

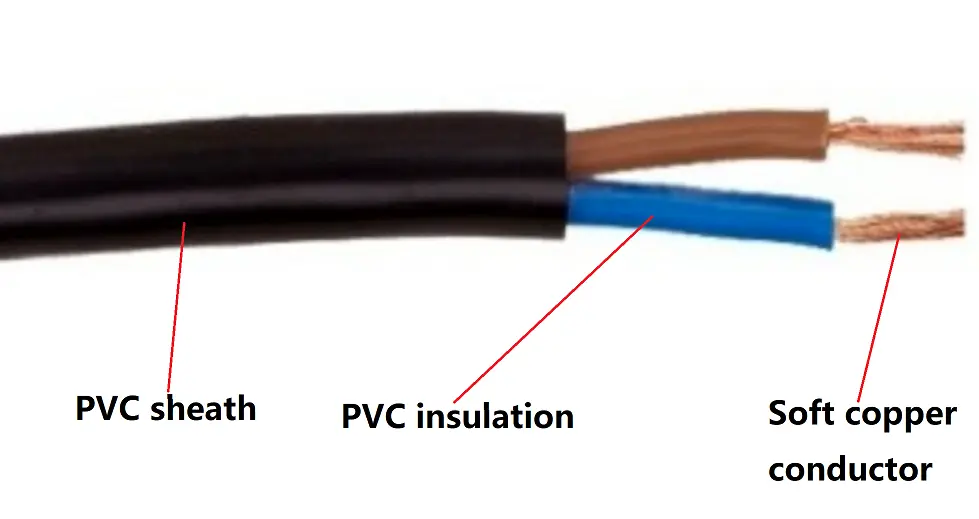

Struttura del prodotto

Conduttore: Conduttore in rame, rotondo o sagomato, Classe 5 secondo GB/T 3956, IEC 60228

Isolamento: lo spessore dell'isolamento e le proprietà del materiale devono essere conformi a GB/T 9330.

Colore nucleo: 2 nuclei: blu, marrone o nero

3 conduttori: verde/giallo, blu, marrone o blu, nero, marrone

4 conduttori: verde/giallo, blu, nero, marrone o blu, nero, marrone, grigio

5 conduttori: verde/giallo, blu, nero, marrone, grigio o blu, nero, marrone, grigio, nero

Sopra i 5 coe: nuclei neri con numero bianco

Guaina esterna: spessore della guaina, le proprietà del materiale devono essere conformi a GB/T 9330.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

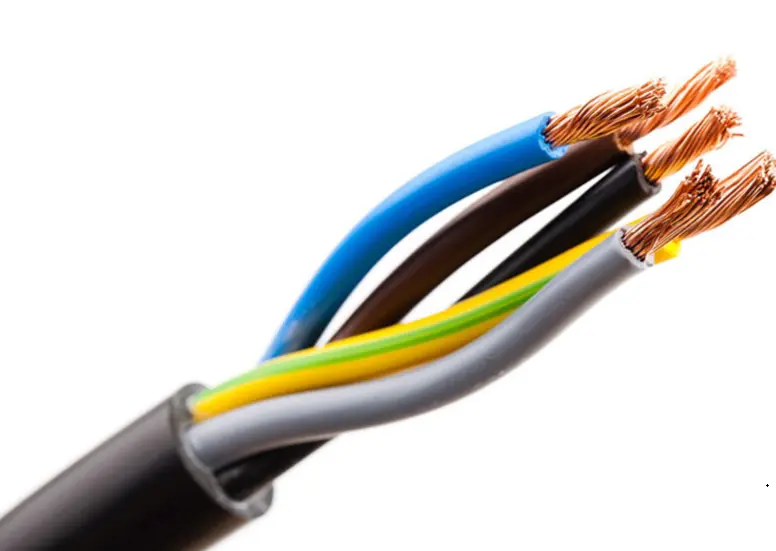

Kvvr Control Soft Cable 450750v

Parametro di prestazione

Tensione nominale: 450/750 V

Tensione di prova: la tensione di prova della frequenza industriale sarà di 3 kV, testata per 5 minuti senza interruzioni.

Temperatura massima di esercizio del conduttore: 70 ºC

Temperatura di cortocircuito: +160 ºC

Resistenza del conduttore: soddisfa i requisiti dei conduttori in rame di Classe 5 nello standard GB/T 3956-2008.

Prestazioni ignifughe: in base ai requisiti del cliente, può soddisfare rispettivamente i requisiti delle classi A in bundle, B in bundle e C in bundle.

I metodi di prova sono conformi alla norma IEC 60332 o GB/T 18380.

Confronto nella scelta dei cavi

Articolo	KVVR (cavo di controllo con nucleo flessibile)	KVV (cavo di controllo con nucleo rigido)	RVV (cavo di alimentazione con nucleo flessibile)
Significato del modello	K - Cavo di controllo V - Isolamento in PVC V - Guaina in PVC R - Struttura flessibile	K - Cavo di controllo V - Isolamento in PVC V - Guaina in PVC No R - Struttura rigida	R - Struttura flessibile V - Isolamento in PVC V - Guaina in PVC
Norma di esecuzione	GB/T9330	GB/T9330	GB/T5023
Tensione nominale	450/750V	450/750V	300/500 V
Struttura del conduttore	Fili sottili di rame intrecciati (nucleo flessibile)	Filo di rame singolo spesso (nucleo rigido)	Fili sottili di rame intrecciati (nucleo flessibile)
Requisiti del raggio di curvatura	Installazione mobile: ≥6 volte il diametro esterno; Installazione fissa: ≥10 volte il diametro esterno	Installazione fissa: ≥12 volte il diametro esterno; Non adatto alla piegatura mobile	Installazione mobile: ≥6 volte il diametro esterno; Installazione fissa: ≥10 volte il diametro esterno
Temperatura operativa massima a lungo termine	≤70℃	≤70℃	≤70℃
Caratteristiche principali	Morbido e facile da piegare, resistente all'olio e all'usura, adatto a movimenti frequenti	Struttura stabile, forte resistenza alla trazione, adatta per installazione fissa	Morbido e facile da cablare, forte capacità di carico di corrente, utilizzato per l'alimentazione
Differenze fondamentali	Cavo di controllo + nucleo flessibile, adatto a scenari di controllo mobile	Cavo di controllo + nucleo rigido, adatto per scenari di controllo fissi	Cavo di alimentazione + conduttore flessibile, solo per alimentazione, non adatto alla trasmissione del segnale di controllo multipolare
Scenari applicativi tipici	1. Apparecchiature per l'automazione industriale (robot, macchine utensili CNC) 2. Circuiti di controllo mobile (illuminazione scenica, apparecchiature mediche) 3. Collegamenti sensori/attuatori per l'automazione degli edifici	1. Cablaggio interno degli armadi di distribuzione dell'energia 2. Circuiti fissi dei segnali di controllo (armadi di controllo delle linee di produzione, costruzione di alberi a bassa tensione) 3. Linee di controllo fisse a lunga distanza	1. Cavi di alimentazione per elettrodomestici 2. Alimentazione per piccole apparecchiature (telecamere di sorveglianza, controllo accessi) 3. Cavi di alimentazione temporanei
