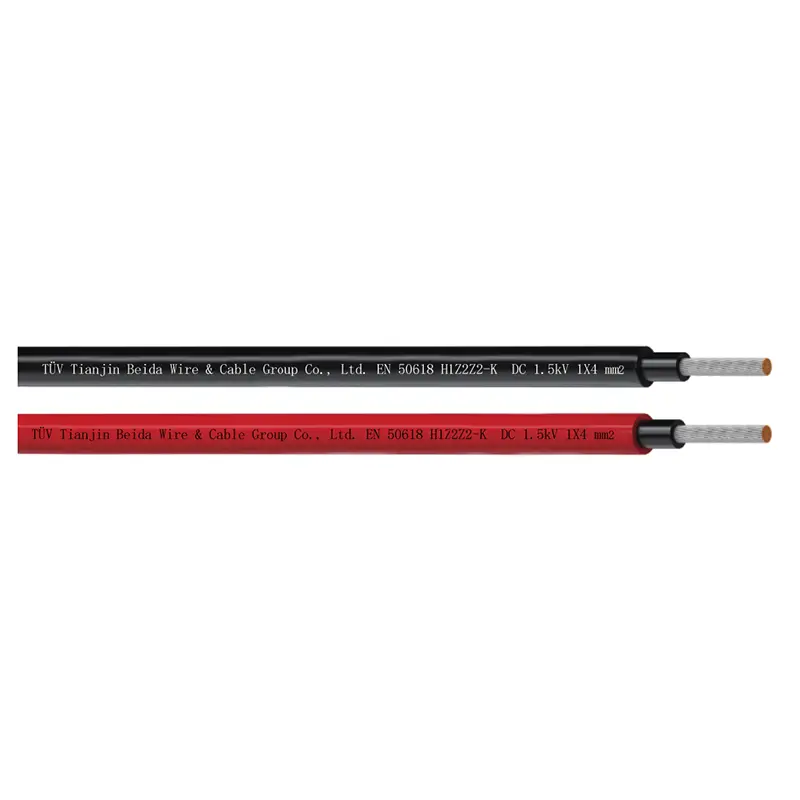

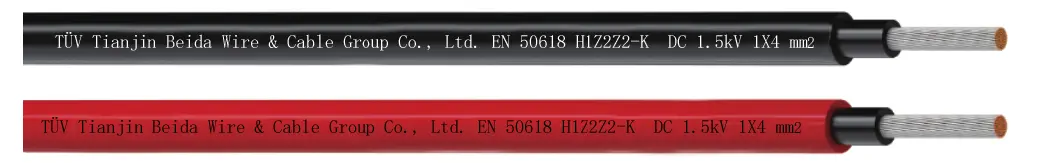

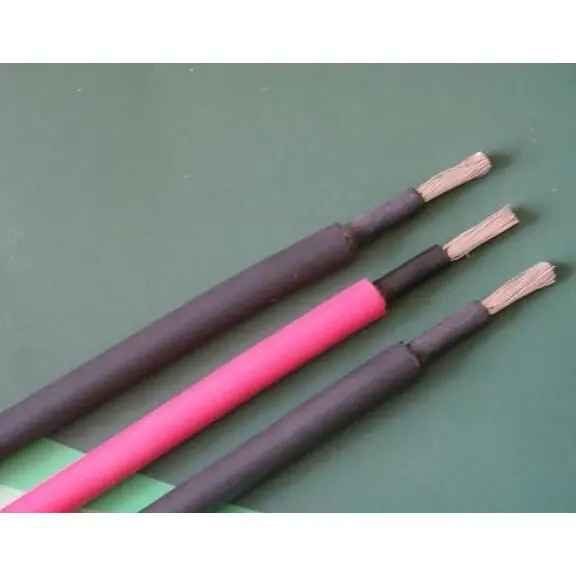

Il cavo fotovoltaico Beida certificato TUV supera le sfide ambientali esterne. Utilizzando rame privo di ossigeno stagnato di elevata purezza e uno speciale processo di cordatura, vanta bassa resistenza ed eccellente duttilità, riducendo efficacemente l'instabilità della trasmissione di potenza e le fluttuazioni di corrente. L'isolamento e la guaina sono realizzati in politetrafluoroetilene reticolato (PTFE) irradiato, conforme agli standard internazionali come IEC 62930 ed EN 50618. Può resistere a differenze di temperatura estreme da -40 ℃ a 120 ℃, mostrando anche una forte resistenza alle alte temperature, ai danni e alla corrosione acida e alcalina. Dopo i test di invecchiamento della lampada, il suo tasso di ritenzione della resistenza alla trazione soddisfa gli standard, consentendole di resistere a severi controlli climatici nei deserti, nelle aree ad alta e bassa tensione e nelle regioni costiere.
Per soddisfare le esigenze di elevate prestazioni meccaniche, i cavi presentano un isolamento a doppio strato e un design della struttura protettiva, con alcuni modelli dotati di armatura in nastro di acciaio. Presentano un'eccezionale resistenza alla pressione e all'impatto, rendendoli adatti a vari metodi di posa come l'interramento diretto, l'installazione sopraelevata e l'installazione di condutture, prevenendo efficacemente danni alla costruzione e infestazioni di roditori. Tutti i prodotti hanno superato i test ignifughi, soddisfacendo gli standard di sicurezza pertinenti. Producono una combustione a basso contenuto di fumo e priva di alogeni, prevenendo efficacemente la propagazione del fuoco e fornendo una robusta barriera di sicurezza per i sistemi fotovoltaici.
● EN 50618 (H1Z2Z2-K);
● PV-1F secondo 2PfG 1169/08.2007

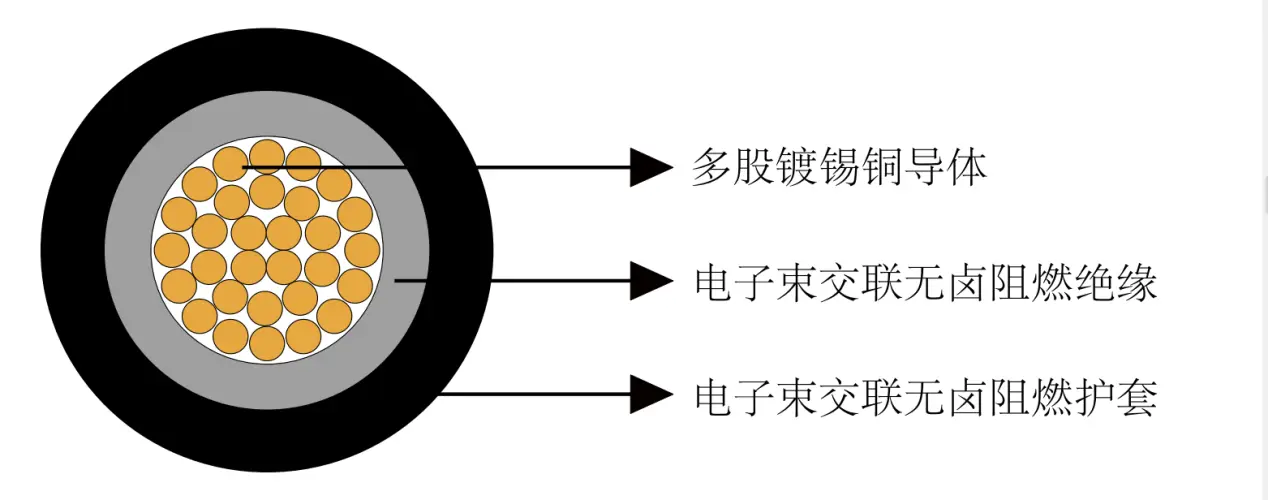

● Conduttore: conduttore intrecciato in rame stagnato conforme a DIN VDE 0295 e IEC 60228 Classe 5
● Isolamento: composto reticolato con fascio di elettroni, privo di alogeni e ritardante di fiamma, nero
● Guaina: reticolata con fascio di elettroni, LSZH e composto ritardante di fiamma, nera e rossa.
● Tensione nominale Uo/U: 1/1 kV CA; 1,5/1,5 kV CC; Tensione CC massima consentita: 1,8 kV CC (conduttore/conduttore, sistema non messo a terra, circuito non sotto carico.
●Temperatura ambiente: -40℃~+90℃
●Temperatura massima sul conduttore: 120 ℃ (20.000 h) secondo IEC/EN 60216-1, Temperatura di cortocircuito: 250 ℃/5 sec
●Test di resistenza termica: secondo EN60216-2 (indice di temperatura+120℃)
●Resistenza al calore umido: secondo EN 50618, tabella 2 con 85% di umidità (test secondo EN 60068-2-78)
●Raggio di curvatura minimo: 4XOD (fisso), 5XOD (flessibile)
●Resistenza alla trazione e allungamento dell'isolamento e del rivestimento: soddisfa i requisiti di EN 50618 e 2PfG 1169
● Periodo di utilizzo previsto: 25 anni
● Ovalità: ≤15%
● Comportamento al fuoco secondo EN50265-2-1,IEC 60332-1, Bassa emissione di fumi secondo EN 61034-2 (Trasmittanza della luce ≥60%), Senza alogeni secondo EN 50525-1,Allegato B.
”Bassa corrosività dei gas secondo EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
N. di core X nominale Sezione trasversale |
N. di arenamento |
Diametro nominale del conduttore |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo nominale |
Nominale Peso |
|
N. X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
N. di core X nominale Sezione trasversale |
N. di arenamento |
Diametro nominale del conduttore |
Spessore nominale dell'isolamento |
Spessore nominale della guaina |
Diametro complessivo nominale |
Nominale Peso |
|
nX mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Resistenza del conduttore e capacità di trasporto di corrente a 20 ℃
|
Sezione trasversale |
Resistenza massima del conduttore a 20 ℃ |
Massima resistenza di isolamento a 20 ℃ |
Massima resistenza di isolamento a 90 ℃ |
Capacità di carico corrente |
||
|
Cavo singolo libero in aria |
Cavo singolo su superfici |
2 cavi caricati adiacenti su superfici |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Coefficiente di conversione della temperatura della capacità di carico di corrente
|
Temperatura ambiente C |
Fattore di conversione |
|
Fino a 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Fattore di riduzione per l'accumulo secondo IEC 60364-5-52, Tabella B.52-17
