H07V-K H07V-U H07V-R Cavo flessibile unipolare isolato in PVC

Tianjin Beida è un produttore e fornitore di cavi flessibili a 1 conduttore isolati in PVC H07V-K H07V-U H07V-R della Cina. Questo cavo unipolare è destinato principalmente alle ristrutturazioni residenziali e al cablaggio fisso nell'edificio ed è adatto al cablaggio fisso di apparecchi di illuminazione domestica, prese di corrente, unità di condizionamento dell'aria e altre apparecchiature elettriche.

Invia richiesta

Descrizione del prodotto

I cavi unipolari flessibili isolati in PVC H07V-K H07V-U H07V-R sono adatti per vari impianti elettrici. Beida, un produttore leader in Cina, utilizza conduttori in rame di alta qualità e materiali isolanti in PVC nella sua produzione, ottenendo cavi flessibili, durevoli e con eccellente conduttività.

Questo cavo unipolare isolato è adatto per cablaggi fissi in abitazioni, sistemi di illuminazione e apparecchiature elettriche. Ha una tensione nominale di 450/750 V, è ignifugo ed è conforme agli standard internazionali di sicurezza e prestazioni.

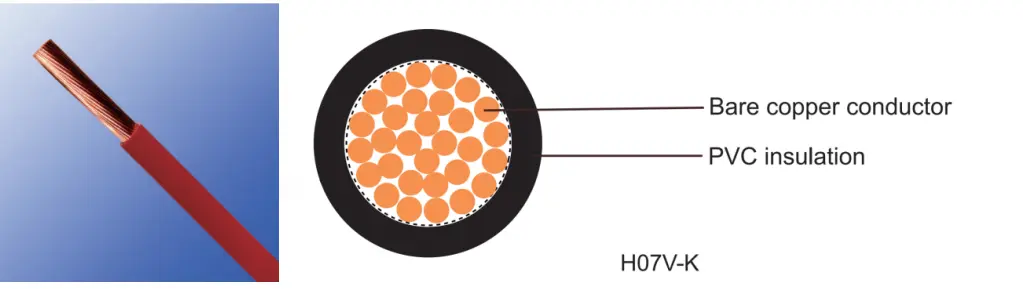

Struttura del prodotto

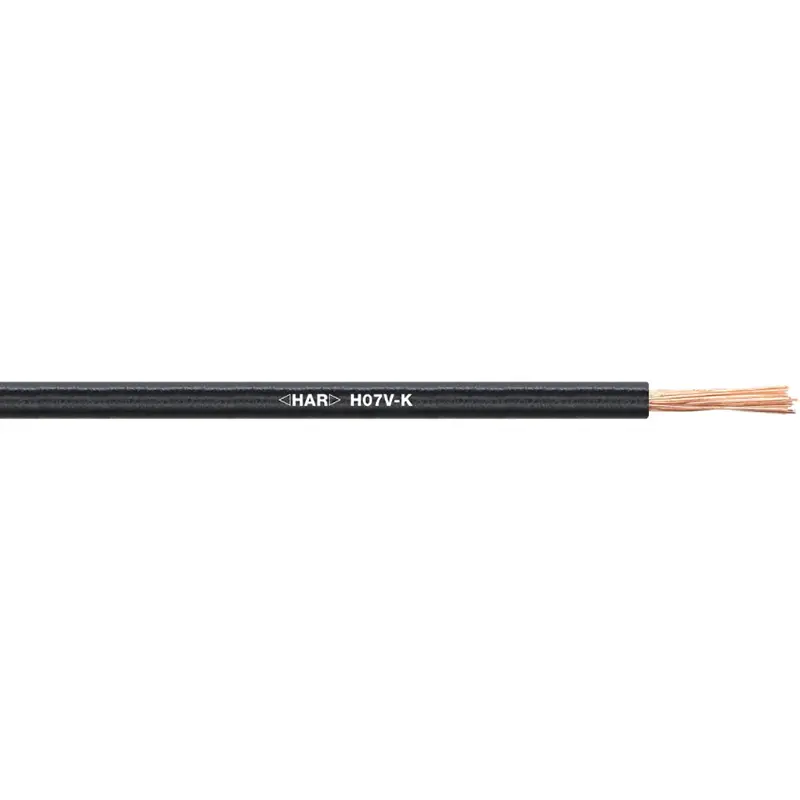

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Il cavo unipolare H07V composto da un conduttore in rame T1R e isolamento in PVC senza piombo è certificato CE e ha eccellenti prestazioni elettriche e proprietà fisico-meccaniche.

Conduttore

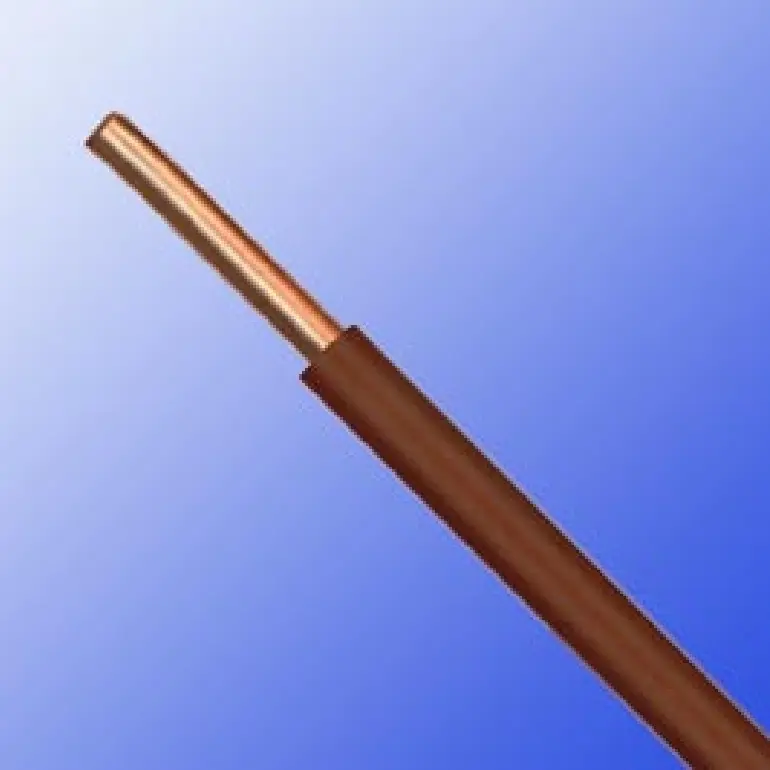

H07V-U: Conduttore solido in rame nudo, conforme alla norma EN 60228 cl-1, che fornisce una trasmissione di corrente stabile, adatto per cablaggio fisso.

H07V-R: conduttore in rame nudo intrecciato, conforme allo standard EN 60228 cl-2, più adatto per applicazioni di cablaggio complesse, con buona resistenza alla trazione e prestazioni alla flessione.

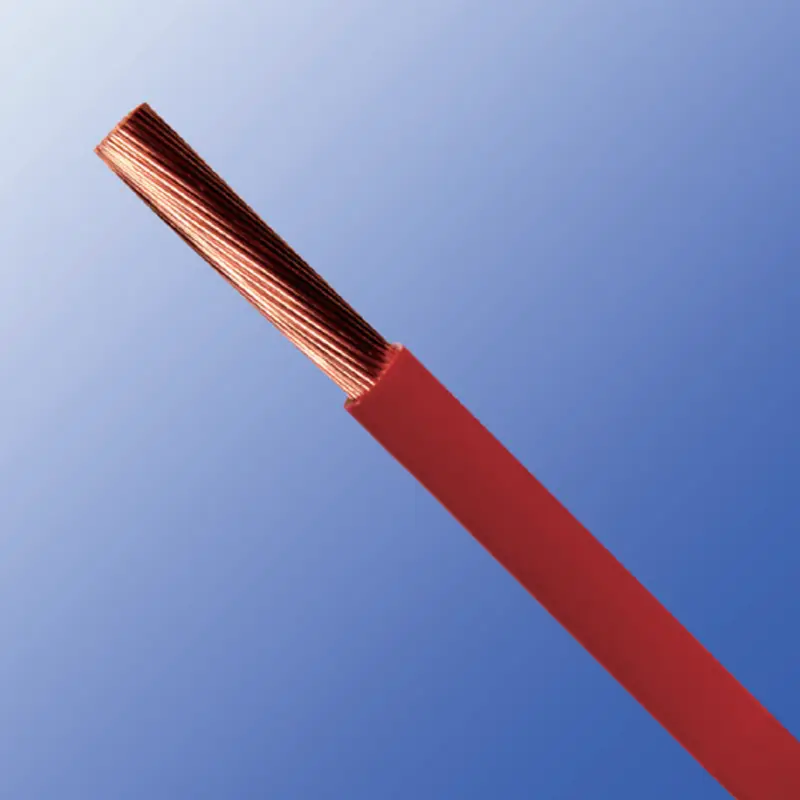

H07V-K: Conduttore in rame a trefolo sottile, conforme alla norma EN 60228 cl-5. Offre maggiore flessibilità, adatto per ambienti che richiedono maggiore flessibilità, come apparecchiature elettriche mobili o luoghi che richiedono un raggio di curvatura maggiore.

Strato isolante

Il materiale isolante del cavo utilizza PVC senza piombo, conforme allo standard TI 2. Fornisce buone prestazioni di isolamento elettrico e previene efficacemente la corrosione proveniente dall'ambiente esterno, migliorando la durata e la sicurezza del cavo.

Vantaggi del prodotto

I cavi unipolari flessibili isolati in PVC H07V-K H07V-U H07V-R sono ampiamente utilizzati nei cablaggi fissi a bassa tensione. Perché questi cavi sono una scelta utile?

1. Prestazioni elettriche

La tensione nominale del prodotto è di 450/750 V, rendendolo adatto alla maggior parte dei sistemi di distribuzione elettrica a bassa tensione civili e industriali. Il conduttore in rame ha un'elevata conduttività e una bassa resistenza, con conseguente perdita di energia minima.

L'isolamento in PVC ha una buona rigidità dielettrica, prevenendo efficacemente cortocircuiti e perdite.

2. Prestazioni meccaniche e ambientali

Lo strato isolante in PVC del cavo ha un certo grado di resistenza all'usura, resistenza all'olio e resistenza alla corrosione chimica. L'intervallo di temperatura operativa va da -5°C a +70°C, rendendolo adatto per ambienti interni asciutti o generici.

I nostri cavi isolati unipolari possiedono anche un certo grado di ritardanza di fiamma, soddisfacendo i requisiti base di sicurezza antincendio.

3. Installazione semplice

Tutti e tre i modelli sono facili da installare.

H07V-K ha un conduttore flessibile, che lo rende morbido e facile da piegare, anche in spazi ristretti o ambienti di instradamento complessi.

H07V-R ha un conduttore a trefolo, che unisce flessibilità e resistenza meccanica per una comoda installazione in loco.

H07V-U ha un conduttore solido, una struttura semplice ed è meno soggetto a attorcigliamenti durante l'installazione in linea retta.

Come scegliere tra questi tre tipi di cavi suddivisi?

La scelta consigliata dipende dallo scenario applicativo reale. In qualità di produttore affidabile, Beida sfrutta la sua esperienza professionale per analizzare le basi per la selezione e fornire raccomandazioni.

▷H07V-U

Questa è l'opzione più semplice ed economica. Grazie al suo unico filo di rame spesso, ha forti capacità di "modellatura" ed è molto stabile se instradato attraverso condotti diritti.

Usi consigliati: Cablaggio nascosto nelle ristrutturazioni domestiche (prese, interruttori), distribuzione elettrica di base negli edifici.

▷H07V-R

Si tratta di un filo rigido, una versione migliorata del cavo unipolare H07V-U. Quando la domanda di corrente è elevata e la sezione trasversale del filo supera i 10 mm2, un singolo filo di filo di rame presenta delle limitazioni. Il filo di rame spesso deve essere diviso in 7 o più fili attorcigliati insieme.

In breve, l'H07V-R mantiene la stabilità conduttiva del filo rigido pur essendo leggermente più flessibile del tipo U.

Usi consigliati: linee di ingresso di impianti industriali, linee principali di distribuzione ad alta potenza, posa di condotte a lunga distanza.

▷H07V-K

Questo tipo è costituito da dozzine o addirittura centinaia di sottili fili di rame, come ciocche di capelli, e può essere facilmente annodato come una corda.

Punto chiave: molto resistente alle vibrazioni. Se la tua attrezzatura vibra, devi scegliere il tipo K.

Nota: le estremità dei fili flessibili tendono a sfilacciarsi. Durante l'installazione devono essere utilizzati terminali pressati a freddo (terminali europei/terminali a pin); non possono essere avvitati direttamente sotto le viti, altrimenti uno scarso contatto può facilmente provocare incendi.

Usi consigliati: armadi di controllo PLC, circuiti secondari di scatole di distribuzione, cablaggio interno di apparecchi elettrici.

Parametro di prestazione

Tensione nominale: 450/750 V

Tensione di prova: 2500 V

Resistenza del conduttore: vedere la scheda seguente

Temperatura di lavoro: da -5º C a +70º C

Temperatura di cortocircuito: +160 ºC

Ignifugo: secondo IEC 60332-1-2

Raggio minimo di curvatura: 4*OD

Dimensioni dimensioni: vedere il foglio seguente

Tipo	Conduttore		Isolamento			Caratteristica elettrica
	Area nominale	Struttura del conduttore	Spessore dell'isolamento	Diametro complessivo		Resistenza del conduttore a 20 ℃ max
	Area nominale	Struttura del conduttore	Spessore dell'isolamento	(mm)		Resistenza del conduttore a 20 ℃ max
	mm	N./mm	mm	minimo	Massimo	Ω／km
H07V-U	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2.48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0.51	2.2	23.5	28.4	0.0801

Certificazioni e Normative

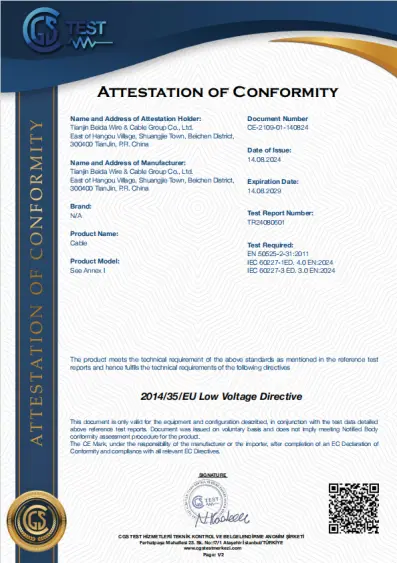

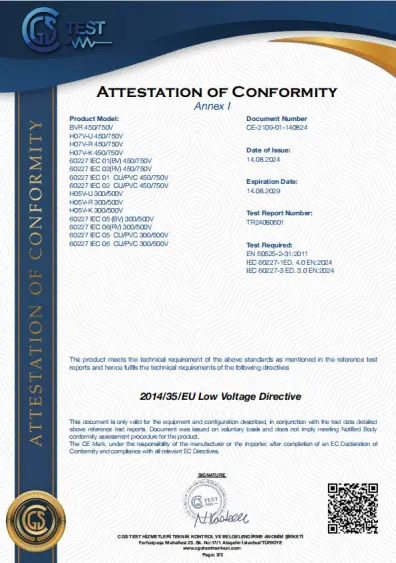

Certificato CE

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Norma: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Perché sceglierci?

Consegna puntuale

Disponiamo di un efficiente sistema produttivo con cicli produttivi brevi, che ci consente di completare gli ordini in breve tempo.

Ampio inventario

Beida è un fornitore professionale e manteniamo un ampio inventario nel nostro magazzino, consentendoci di spedire tempestivamente. Qualunque siano le specifiche del cavo di cui hai bisogno, possiamo rispondere rapidamente.

Standard di qualità

I nostri prodotti sono realizzati rigorosamente secondo la norma EN 50525 e la nostra qualità è certificata a livello globale. Ogni cavo è sottoposto a molteplici controlli di qualità.

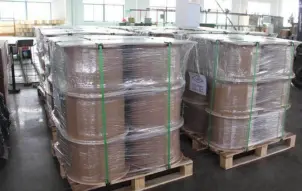

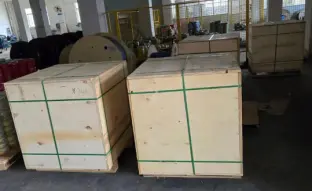

Opzioni di imballaggio

L'imballaggio dei cavi è disponibile in bobina o in fascio, offrendo opzioni di trasporto più flessibili e consentendoti di scegliere il metodo di imballaggio più adatto in base alle tue effettive esigenze.

Cavi personalizzati ritardanti di fiamma e resistenti al fuoco

Se avete requisiti specifici, possiamo produrre cavi ignifughi e resistenti al fuoco di diversi gradi, garantendo sicurezza sufficiente e prestazioni di protezione antincendio migliorate anche quando i cavi vengono utilizzati in ambienti speciali.
