Cavo di controllo LSOH senza armatura 450/750V

Tianjin Beida è un produttore e fornitore cinese di cavi di controllo LSOH senza armatura 450/750 V. I cavi di controllo a basso contenuto di fumi senza alogeni sono aggiornamenti rispettosi dell'ambiente dei cavi di controllo in PVC, adatti per l'uso in ambienti con requisiti di sicurezza e protezione ambientale. I cavi di controllo privi di alogeni prodotti dal Gruppo Beida utilizzano conduttori in rame privi di ossigeno, isolamento in etilene reticolato e materiali di guaina in poliolefina ignifuga a basso contenuto di fumi e privi di alogeni. Con una temperatura operativa massima di 90ºC e una tensione nominale di 450/750 V, rispetto ai cavi di controllo KYJV, questi cavi non producono alogeni durante la combustione ed emettono una quantità minima di fumo. In caso di incendio, garantiscono al personale un tempo di fuga relativamente più lungo, rendendoli adatti all'uso in aree densamente popolate.

Invia richiesta

Descrizione del prodotto

Contatta Beida Group e ottieni una soluzione di cablaggio completa. Siamo un produttore e fornitore affidabile di cavi di controllo LSOH senza armatura 450/750 V.

Occasioni applicabili:

1. Luoghi densamente popolati

Grattacieli, centri commerciali, ospedali, metropolitane, aeroporti, stazioni ferroviarie ad alta velocità, ecc.: in caso di incendio, possono ridurre il fumo tossico, guadagnare tempo per l'evacuazione e il salvataggio del personale e proteggere i circuiti di controllo per la protezione antincendio, il monitoraggio e l'illuminazione di emergenza.

2. Data center, laboratorio e officina di strumenti di precisione: impediscono ai gas corrosivi generati dalla combustione di danneggiare le apparecchiature e garantiscono una trasmissione stabile dei segnali di controllo.

3. High-demand scenarios in the industrial field

Centrali elettriche, sottostazioni e centrali elettriche di nuova energia (fotovoltaica, energia eolica): come cavi di controllo per dispositivi di protezione e misurazione e controllo relè, hanno un'elevata resistenza alla temperatura e al sovraccarico e sono adatti per ambienti ad alta temperatura.

4. Edilizia pubblica e ingegneria municipale

Sistema di segnaletica di transito ferroviario, sistema di building automation intelligente (BA, sicurezza e protezione): conforme agli standard di bioedilizia e adattabile ai requisiti di cablaggio di sicurezza degli edifici moderni.

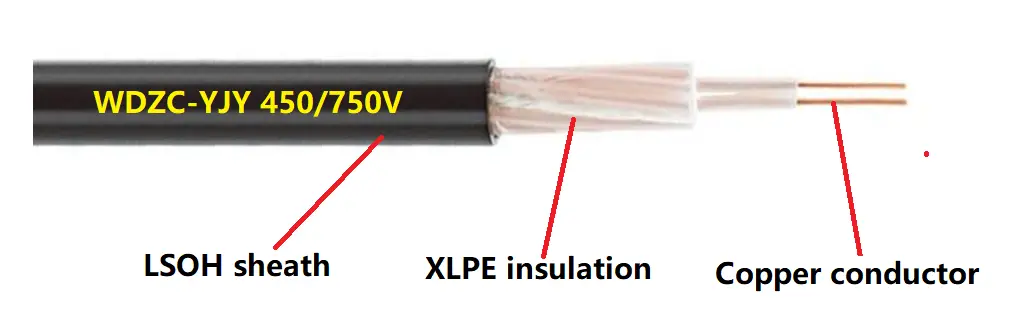

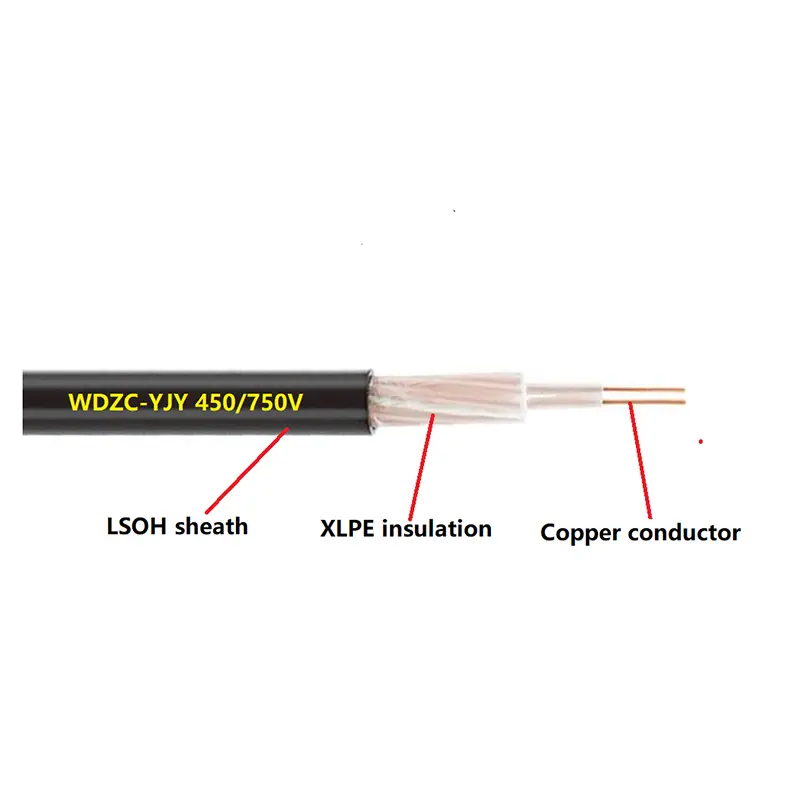

Struttura del prodotto

Lsoh Control Cable Without Armour 450750v

Il cavo di controllo LSOH senza armatura 450/750 V è composto principalmente da un conduttore in rame T1R, isolamento in PVC e guaina in PVC.

Conduttore: Conduttore in rame, rotondo o sagomato, Classe 1, Classe 2 secondo GB/T 3956, IEC 60228

Isolamento: lo spessore dell'isolamento, la proprietà del materiale XLPE deve essere conforme a GB/T 9330.

Colore nucleo: 2 nuclei: blu, marrone o nero

3 cores: green/yellow, blue, brown or blue, black, brown

4 conduttori: verde/giallo, blu, nero, marrone o blu, nero, marrone, grigio

5 conduttori: verde/giallo, blu, nero, marrone, grigio o blu, nero, marrone, grigio, nero

Sopra i 5 fili: fili neri con numero bianco o fili bianchi con numero nero

Guaina esterna: lo spessore della guaina, la proprietà del materiale in PVC deve essere conforme a GB/T 9330.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Cavo resistente al fuoco: due strati di nastro di mica devono essere avvolti attorno al conduttore.

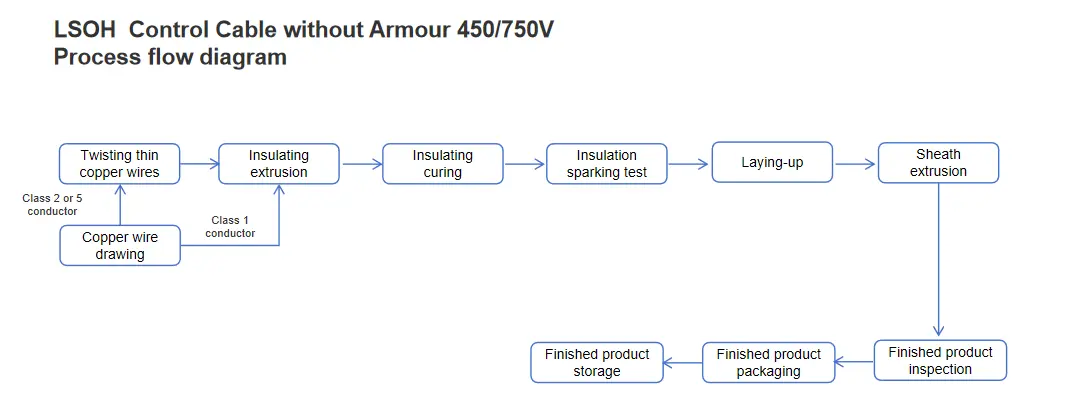

Diagramma del flusso del processo

Lsoh Control Cable Without Armour 450750v

Parametro di prestazione

La tensione nominale di questo prodotto è 450/750 V. In termini di tensione di prova, la tensione di prova della frequenza industriale è impostata su 3 kV e il test deve essere condotto continuamente per 5 minuti, assicurando che non si verifichino guasti durante questo processo.

I conduttori hanno un limite di temperatura operativa chiaramente definito, con una temperatura operativa massima di 70 ºC; tuttavia, in caso di cortocircuito, la temperatura può salire fino a +160ºC. Anche la resistenza dei conduttori aderisce rigorosamente agli standard pertinenti, soddisfacendo i requisiti per i conduttori in rame di Tipo 1, Tipo 2 e Tipo 5 come specificato nello standard GB/T 3956 - 2008.

Per quanto riguarda le prestazioni ignifughe, può essere personalizzato in base alle specifiche esigenze del cliente, soddisfacendo rispettivamente i requisiti dei cavi in bundle di Classe A, Classe B e Classe C, e il metodo di prova è conforme agli standard IEC 60332 o GB/T 18380.

In termini di resistenza al fuoco, anche il cavo di controllo LSOH senza armatura 450/750V offre prestazioni eccezionalmente buone, in grado di sostenere la combustione in una fiamma a 750°C per 90 minuti senza subire cortocircuiti o disconnessioni. Il metodo di prova è conforme agli standard IEC 60331 o GB/T 19216.

Confronto tra la selezione del cavo di controllo WDZ-KYJY e del cavo di controllo KVV

numero di serie	caratteristica	Cavo di controllo WDZ-KYJY	Cavo di controllo KVV
1	materiale isolante	polietilene reticolato (XLPE)	cloruro di polivinile (PVC)
2	materiale della guaina	Poliolefina ignifuga, senza alogeni (LSOH)	cloruro di polivinile (PVC)
3	Temperatura operativa a lungo termine	Fino a 90°C	Fino a 70 ℃
4	resistenza al calore	Ha una buona resistenza al calore e una forte capacità di sovraccarico, con una temperatura di sovraccarico a breve termine che raggiunge circa 250 ℃	La resistenza al calore è media e il sovraccarico può facilmente accelerare l'invecchiamento dell'isolamento. La temperatura durante il sovraccarico a breve termine può raggiungere circa 160 ℃
5	Insulation electrical performance	Elevata resistenza di isolamento, bassa perdita dielettrica e buona resistenza all'invecchiamento	Le prestazioni di isolamento soddisfano i requisiti di controllo convenzionali, leggermente inferiori a XLPE
6	Temperatura ambiente applicabile	Temperatura ambiente di posa: 0℃~90℃	Temperatura ambiente di posa: 0+℃~70℃
7	caratteristiche di combustione	Halogen-free, low-smoke, flame retardant	Containing halogen and high smoke emission
8	compatibilità ambientale	Non inquinante e conforme agli standard green	Contiene alogeni e rilascia gas tossici quando brucia
9	Scenari applicabili	1. Luoghi con personale numeroso 2. Attrezzature di precisione e ambiente pulito 3. Nuove centrali elettriche (fotovoltaico, eolico) 4. Rail transit control and signaling system	1. Controllo convenzionale all'interno di edifici (come controllo dell'illuminazione, circuiti ausiliari di ascensori) 2. Circuiti di controllo per ambienti interni asciutti e a temperatura normale (come cavi all'interno di armadi di distribuzione) 3. Applicazioni sensibili ai costi e che non richiedono temperature elevate (come le normali linee di assemblaggio di fabbrica)
10	costo	I materiali e la lavorazione artigianale sono relativamente complessi e il prezzo è superiore a quello di KVV	Il processo di produzione è maturo, offre un elevato rapporto costo-efficacia e prezzi ancora più bassi
