Cavi con isolamento minerale da 750 V

I cavi con isolamento minerale da 750 V possono funzionare stabilmente in ambienti continui ad alta temperatura fino a 250 ℃, rendendoli adatti per operazioni ad alta temperatura a lungo termine. In condizioni di temperatura estremamente elevata, come scenari di incendio con temperature comprese tra 950 ℃ e 1000 ℃, il cavo può mantenere la sua integrità e fornire alimentazione continua per almeno 3 ore, fornendo un prezioso supporto energetico per l'illuminazione di emergenza, le apparecchiature antincendio e i sistemi di controllo critici.

In situazioni di emergenza a breve termine o speciali, la sua resistenza alla temperatura può avvicinarsi al punto di fusione dei conduttori in rame (1083 ℃), mentre il materiale isolante inorganico utilizzato ha un punto di fusione fino a 2800 ℃, superando di gran lunga la temperatura degli incendi convenzionali. Ciò garantisce che il cavo mantenga l'integrità strutturale e la normale funzione durante le fasi iniziali e di diffusione di un incendio.

Ambito di applicazione:

I cavi a isolamento minerale da 750 V sono adatti per l'uso in aree densamente popolate, compresi sistemi di distribuzione dell'alimentazione principale e secondaria, illuminazione generale, cablaggio interno di macchinari e apparecchiature, circuiti a sicurezza intrinseca, illuminazione di emergenza, alimentatori di emergenza di riserva, trasmissione di informazioni e dati e linee di controllo per apparecchiature antincendio e aree pericolose potenzialmente esplosive.

Principali luoghi di applicazione

1) Edifici Pubblici: Locali di pubblico spettacolo; grattacieli; alberghi e ristoranti; ospedali, scuole, uffici governativi; sale commemorative nazionali ed edifici storici; biblioteche, musei e sale espositive; terminal aeroportuali, stazioni ferroviarie e porti; edifici di dispacciamento dell'energia e edifici di telecomunicazioni.

2) Ambienti ad alta temperatura: industria metallurgica; industria della cokeria; industria della costruzione navale; industria siderurgica; industria del vetro; linee di trasmissione e distribuzione di energia in altri ambienti ad alta temperatura. 3) Impianti antideflagranti e aree a rischio incendio: Industria petrolchimica; raffinerie di petrolio, stazioni di servizio e depositi di petrolio; industria delle vernici e dei pigmenti; industria chimica; centrali nucleari; piattaforme petrolifere offshore; stazioni di trasporto e compressione di gas naturale e gas di carbone; industria farmaceutica; miniere; industria militare

4) Luoghi sotterranei: Metropolitane; magazzini sotterranei; tunnel; piazze sotterranee

5) Trasporti e snodi del traffico

6) Strutture in legno

Struttura del prodotto

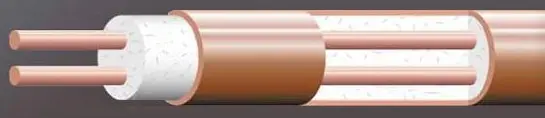

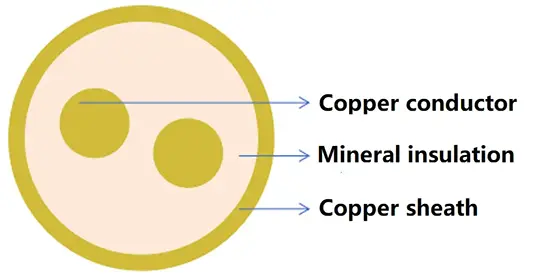

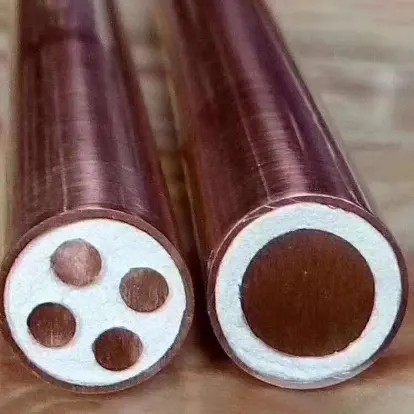

I cavi con isolamento minerale sono composti da un conduttore in rame, isolamento minerale in polvere di ossido di magnesio e guaina in rame. Quando i cavi vengono utilizzati in fabbriche in cui il rame è corrosivo, è possibile aggiungere uno strato più esterno di cloruro di polivinile (PVC). Negli edifici o nei luoghi sotterranei dove l'estetica o la facile accessibilità sono importanti per il cavo, è possibile aggiungere una guaina esterna priva di alogeni e a basso contenuto di fumi.

Conduttore: rame massiccio, classe 1 secondo IEC 60228.

Isolamento: è composto da polvere minerale compattata di ossido di magnesio e le sue proprietà elettriche soddisfano i requisiti di GB/T 13033.1/IEC 60702-1.

Guaina metallica: Guaina in rame ricotto, conforme a GB/T 13033.1/IEC 60702-1.

Guaina non metallica: realizzata in cloruro di polivinile o poliolefina a bassa emissione di fumi priva di alogeni.

Parametro di prestazione

Questo cavo ha una tensione nominale di 750 V. In termini di prestazioni elettriche, il suo isolamento può sopportare una tensione di prova di 2,5 kV per 1 minuto senza guasti; la temperatura operativa massima consentita è 250 ℃. Meccanicamente, il raggio di curvatura minimo durante l'installazione del cavo è 24 volte il diametro esterno del cavo. La sua resistenza al fuoco è rigorosamente conforme alle norme IEC 60331-1, capace di rimanere intatta dopo 180 minuti di combustione continua in fiamma.

Inoltre, il diametro esterno e l'ellitticità della guaina in rame del cavo soddisfano i requisiti delle norme GB/T 13033.1 e IEC 60702-1, con tolleranze specifiche dettagliate nelle relative tabelle. La resistenza CC del conduttore a 20°C soddisfa i requisiti per il primo tipo di conduttore in GB/T 3956, e anche la resistenza della guaina di rame soddisfa lo standard corrispondente. Per quanto riguarda la resistenza di isolamento, la resistenza di isolamento tra i conduttori e tra il conduttore e la guaina di rame non è inferiore a 1000 MΩ per chilometro, garantendo prestazioni di isolamento affidabili durante il funzionamento a lungo termine.

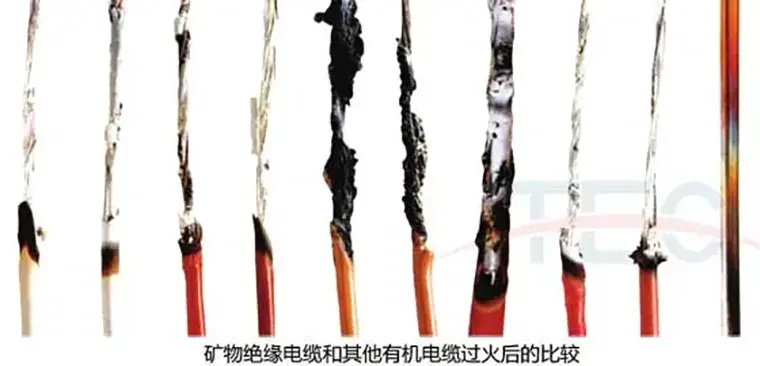

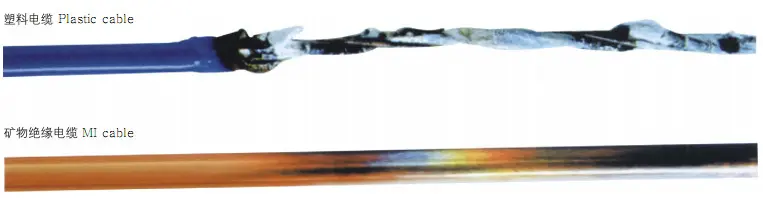

Confronto prove di resistenza al fuoco tra cavi ad isolamento minerale e cavi ordinari:

I cavi ad isolamento minerale non hanno mostrato praticamente alcun cambiamento dopo il test di resistenza al fuoco. I cavi con isolamento organico mostravano un'evidente carbonizzazione.

Caratteristiche tipiche dei cavi ad isolamento minerale:

Durata di servizio fino a 100 anni;

● Non combustibile, non supporta la combustione, non rilascia gas tossici e ha energia di combustione pari a zero;

● Temperatura operativa continua fino a 250℃, temperatura operativa a breve termine fino a 1083℃;

● Ottima resistenza al fuoco; il cavo può essere riutilizzato dopo un incendio;

● Terminali e connettori intermedi sono forniti con il cavo, migliorandone l'affidabilità di resistenza al fuoco;

● Il cavo può resistere a temperature estremamente elevate, agli impatti di oggetti in caduta e ai sistemi antincendio durante un incendio;

● Il cavo può essere utilizzato in ambienti ad alta temperatura;

● Impermeabile, resistente all'umidità, all'olio e alla corrosione; nessun invecchiamento, prestazioni del cavo estremamente stabili;

● La guaina metallica del cavo può essere utilizzata come circuito di terra;

● Eccellente resistenza meccanica e prestazioni alla flessione, adatto a strutture complesse e spazi ristretti;

● Elevata capacità di trasporto di corrente grazie alla struttura unica del cavo;

● Diametro esterno ridotto del cavo, installazione semplice, costo complessivo basso, nessuna necessità di protezione del condotto;

● Buone prestazioni antideflagranti ed eccellente resistenza alle radiazioni nucleari;

● Eccellenti prestazioni di schermatura elettromagnetica e compatibilità elettromagnetica;

● Protettivo contro i morsi di animali.

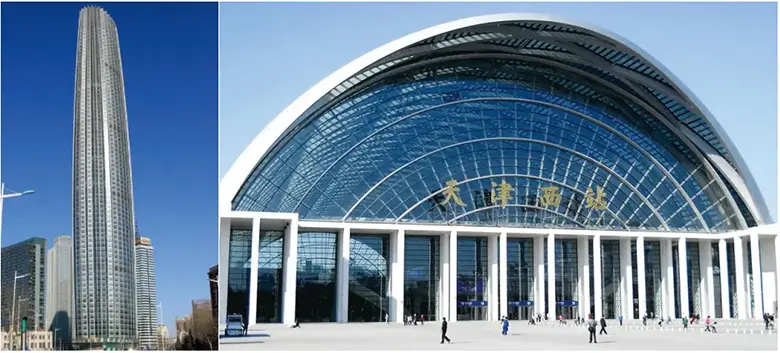

Scenari applicativi:

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
