Comprendere la costruzione del cavo BBTRZ

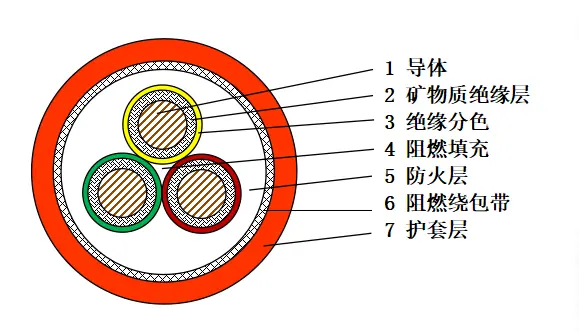

ILCavi flessibili resistenti al fuoco BBTRZsono progettati con un design multistrato che dà priorità sia alla sicurezza che alla flessibilità operativa. Al centro, i conduttori in rame intrecciati forniscono un'eccellente conduttività elettrica pur mantenendo la piegabilità del cavo. Intorno al conduttore è presente uno strato di isolamento minerale, tipicamente composto da ossido di magnesio o composti simili, che funge da barriera primaria contro il trasferimento di calore[riferimento:0]. Questo strato minerale è ciò che consente al cavo di continuare a funzionare anche se esposto alla fiamma diretta.
Una guaina esterna in materiale a basso contenuto di fumi e privo di alogeni (LSZH) fornisce una protezione aggiuntiva contro danni meccanici e fattori ambientali. Questa guaina è formulata per emettere fumi tossici minimi quando esposta al fuoco, rendendo laCavi flessibili resistenti al fuoco BBTRZadatto per spazi chiusi come tunnel, grattacieli e sistemi di trasporto sotterraneo. La combinazione di isolamento minerale e guaina LSZH dà come risultato un cavo che non solo resiste al fuoco ma contribuisce anche a condizioni di evacuazione più sicure durante le emergenze.
Prestazioni di resistenza al fuoco e standard di prova
Una delle caratteristiche distintive delCavi flessibili resistenti al fuoco BBTRZè la sua capacità di mantenere l'integrità del circuito sotto stress termico estremo. Questi cavi sono progettati per resistere a temperature fino a 1.000°C per periodi prolungati, un parametro prestazionale verificato attraverso rigorosi protocolli di test[riferimento:1]. I test standard di resistenza al fuoco, come quelli specificati nella norma IEC 60331, sottopongono il cavo alla fiamma diretta mantenendo un carico elettrico continuo. Il design BBTRZ soddisfa o supera costantemente questi requisiti, garantendo che i sistemi critici rimangano operativi durante un evento di incendio.
Oltre alla resistenza alla fiamma, il cavo dimostra anche prestazioni eccellenti nei test sugli spruzzi d'acqua e sugli shock meccanici, che simulano le condizioni reali di lotta agli incendi. L'isolamento minerale non si degrada né si scioglie con il calore, prevenendo i cortocircuiti che spesso si verificano con i cavi polimerici convenzionali. Questa affidabilità rende ilCavi flessibili resistenti al fuoco BBTRZuna soluzione affidabile per l'illuminazione di emergenza, le pompe antincendio e i sistemi di evacuazione in progetti infrastrutturali su larga scala.
Indicatori chiave di prestazione
- Resistenza alla temperatura della fiamma— fino a 1.000°C per 180 minuti
- Integrità del circuito— mantiene la tensione in condizioni di incendio
- Emissione di fumo— bassa tossicità, oscuramento minimo
- Resistenza all'acqua— funzionante dopo l'attivazione dell'irrigatore
Vantaggi della flessibilità nelle installazioni strette
I cavi tradizionali con isolamento minerale, sebbene resistenti al fuoco, sono spesso rigidi e difficili da instradare in spazi ristretti. ILCavi flessibili resistenti al fuoco BBTRZaffrontare questa limitazione attraverso un processo di cordatura attentamente progettato che preserva la piegabilità senza compromettere lo strato minerale protettivo. Questa flessibilità consente agli installatori di aggirare gli ostacoli, attraverso condotti stretti e all'interno degli armadietti delle apparecchiature con il minimo sforzo. Il raggio di curvatura minimo del cavo è notevolmente inferiore a quello dei cavi MI convenzionali, riducendo la necessità di scatole di giunzione o raccordi di transizione aggiuntivi.
Questa flessibilità di installazione si traduce direttamente in tempi di progetto ridotti e minori sprechi di materiale. Nei progetti di retrofit, dove i percorsi esistenti sono spesso limitati, il cavo BBTRZ può essere tirato attraverso i condotti esistenti senza il rischio di danneggiare l'isolamento. La guaina esterna è inoltre resistente all'abrasione, fornendo una protezione aggiuntiva durante le operazioni di trazione. I rapporti sul campo indicano che i tempi di installazione possono essere ridotti fino al 30% rispetto ai cavi MI rigidi, rendendo la serie BBTRZ una scelta pratica sia per le nuove costruzioni che per i lavori di ristrutturazione.
Analisi comparativa con altri cavi resistenti al fuoco
Per apprezzare appieno la proposta di valore diCavi flessibili resistenti al fuoco BBTRZ, è utile confrontare le sue caratteristiche con altri comuni tipi di cavi resistenti al fuoco. La tabella seguente riassume i principali fattori di differenziazione in base a diversi criteri di prestazione e installazione.
| Caratteristica | BBTRZ Flessibile | Cavo MI standard | PVC resistente al fuoco |
|---|---|---|---|
| Temperatura operativa massima | 1.000°C | 1.000°C | 250°C |
| Flessibilità (raggio di curvatura) | 6× diametro del cavo | Diametro del cavo 12× | diametro del cavo 8× |
| Emissione di fumo | Basso (LSZH) | Zero (minerale) | Alto (alogeno) |
| Complessità di installazione | Basso | Alto | Medio |
| Applicazioni tipiche | Grattacieli, tunnel, data center | Industriale, nucleare | Edificio generale |
La tabella evidenzia che mentre i cavi MI standard offrono una resistenza alla temperatura simile, la variante BBTRZ offre una flessibilità superiore e una minore complessità di installazione. I cavi in PVC resistenti al fuoco, invece, sono limitati dalla loro minore tolleranza alla temperatura e dalle maggiori emissioni di fumo. Per i progetti in cui sia la sicurezza antincendio che l'efficienza dell'installazione sono priorità, la serie BBTRZ offre una soluzione equilibrata che soddisfa i requisiti più esigenti.
Migliori pratiche e gestione dell'installazione
Una corretta installazione è essenziale per realizzare appieno i vantaggi diCavi flessibili resistenti al fuoco BBTRZ. Le seguenti linee guida sono consigliate dagli esperti del settore per garantire prestazioni e longevità ottimali.
- Preparazione dei cavi— Spellare con attenzione la guaina esterna per evitare di intaccare l'isolamento minerale. Utilizzare strumenti spelafili specializzati progettati per cavi MI.
- Raggio di curvatura— Mantenere un raggio di curvatura minimo pari a 6 volte il diametro del cavo. Evitare curve strette che potrebbero compromettere lo strato isolante.
- Terminazione— Utilizzare kit di terminazione approvati che forniscano protezione dall'umidità e pressacavo. Una terminazione corretta è fondamentale per impedire l'ingresso di umidità, che può degradare l'isolamento minerale nel tempo.
- Spaziatura del supporto— Fissare il cavo agli intervalli consigliati dal produttore, in genere ogni 1,5-2 metri, per evitare cedimenti e sollecitazioni meccaniche.
- Test— Dopo l'installazione, eseguire test di resistenza di isolamento e continuità per verificare l'integrità del sistema di cavi. Documentare tutti i risultati dei test per riferimento futuro.
Il rispetto di queste pratiche garantisce che le proprietà ignifughe del cavo siano completamente preservate per tutta la sua vita utile. ILCavi flessibili resistenti al fuoco BBTRZsono progettati per durare nel tempo, ma come tutti i prodotti progettati con precisione, beneficiano di un'attenta gestione durante l'installazione.
