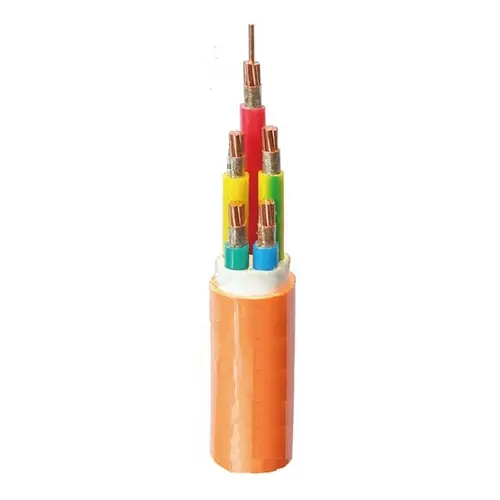

Cavi flessibili resistenti al fuoco BBTRZ

Ambito di applicazione:

I cavi flessibili resistenti al fuoco BBTRZ vengono utilizzati come linea di alimentazione principale dalla sottostazione (o sala di distribuzione principale) al sistema di protezione antincendio o in luoghi speciali e di Classe I. Devono essere utilizzati come cavi resistenti al fuoco di Classe A o come sostituzione per l'uso a lungo termine di cavi ignifughi a bassa emissione di fumi e senza alogeni a 90°C. Questi cavi vengono utilizzati in applicazioni a installazione fissa.

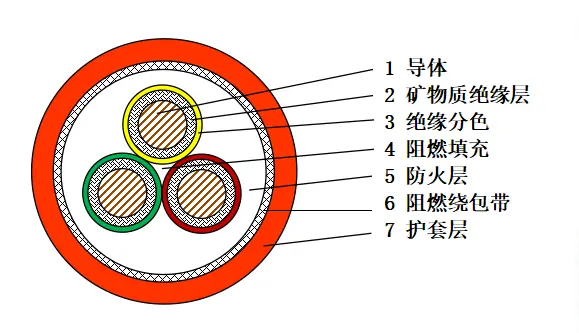

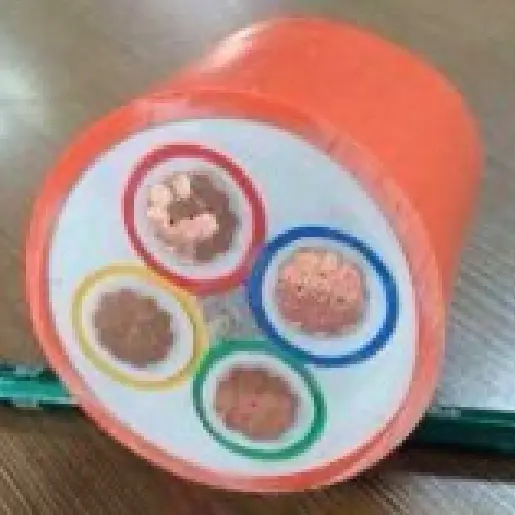

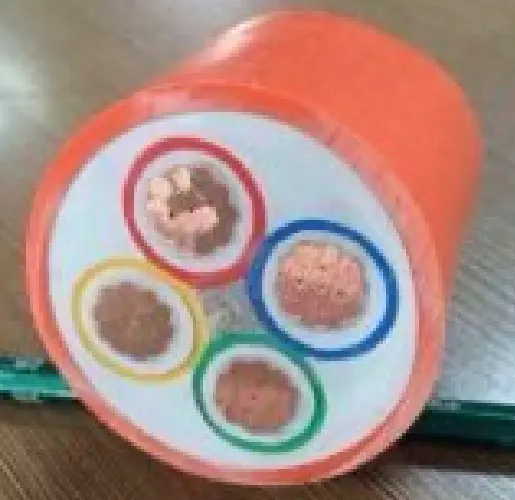

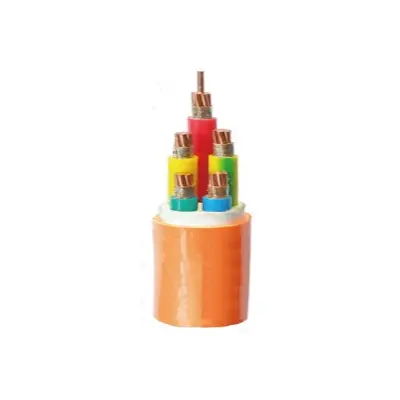

Struttura del prodotto

Il design della struttura del cavo è meticoloso e professionale. La parte conduttrice utilizza il primo o il secondo tipo di conduttore in rame ricotto, che vanta eccellente conduttività e flessibilità, soddisfacendo le esigenze di trasmissione di potenza di vari scenari.

Lo strato isolante minerale utilizza nastro di mica avvolto resistente al fuoco che, grazie alle sue proprietà uniche del materiale, può prevenire efficacemente la propagazione del fuoco a fronte di alte temperature o fiamme, fornendo una protezione antincendio affidabile per il cavo.

Lo strato isolante codificato a colori utilizza materiale isolante in polietilene reticolato, con vari metodi di codifica a colori. È possibile aggiungere colorante isolante oppure utilizzare nastri colorati, fili colorati, ecc., facilitando l'identificazione rapida e precisa dei circuiti durante l'installazione e la manutenzione dei cavi.

Nel processo di riempimento del cavo, al centro vengono utilizzati materiali di riempimento ritardanti di fiamma per sopprimere la propagazione della fiamma. Nel frattempo, è possibile utilizzare il nastro avvolgente per legare i materiali di riempimento per garantire un riempimento stretto e stabilità strutturale.

Lo strato resistente al fuoco è costituito da minerali e nastri avvolgenti. Innanzitutto, uno strato di materiale minerale, che possiede vantaggi quali resistenza al fuoco, resistenza al fuoco, resistenza alle alte temperature e isolamento termico, viene estruso sul nucleo cablato per costruire una barriera antincendio. Lo strato esterno è protetto da un nastro ignifugo avvolto attorno ad esso per migliorare l'effetto resistente al fuoco e garantire il funzionamento sicuro del cavo in ambienti estremi.

La guaina è realizzata in materiale poliolefinico ignifugo, privo di alogeni e a basso contenuto di fumi, che presenta eccellenti proprietà ignifughe e non produce fumi nocivi durante la combustione, riducendo così i danni al personale e all'ambiente. La guaina è tipicamente di colore arancione o mandarino, accattivante e facile da identificare. Su richiesta può anche essere colorato di nero per soddisfare le esigenze di diversi scenari di utilizzo.

Parametro di prestazione

La tensione nominale di questi cavi flessibili resistenti al fuoco BBTRZ è 0,6/1 kV. Durante la fase di test è stata applicata una tensione di prova di 3,5 kV per 5 minuti e non si è verificato alcun guasto. Il limite della temperatura operativa consentita a lungo termine del conduttore del cavo è 90 ℃. Durante la posa del cavo, la temperatura ambiente non deve essere inferiore a 0℃. Il raggio di curvatura minimo è 12 volte il diametro esterno del cavo (12*OD). Lo strato isolante minerale è costituito da più strati di nastro di mica con proprietà resistenti al fuoco.

In termini di resistenza al fuoco, questo cavo soddisfa i requisiti sia degli standard aziendali che della norma IEC 60331-1, con una durata di combustione fino a 180 minuti. Per quanto riguarda la resistenza del conduttore a 20ºC, deve essere conforme alle specifiche per conduttori in rame ricotto di Tipo 1 o Tipo 2 come delineato in GB/T 3956 e IEC 60228. Per quanto riguarda la resistenza di isolamento, la resistenza di isolamento del cavo non deve essere inferiore a 100 MΩ·km a temperatura ambiente.

Inoltre, il cavo finito deve essere sottoposto a una prova di resistenza al fuoco, con il metodo di prova seguendo le disposizioni di GB/T 19216.21. La temperatura per l'esposizione al fuoco è fissata a 950~1000℃, con una durata di 180 minuti, seguita da un periodo di raffreddamento di 15 minuti. Durante questo periodo il cavo non deve presentare cortocircuiti o circuiti aperti.

Specifiche comuni dei cavi

Vantaggi e svantaggi del cavo flessibile resistente al fuoco BBTRZ rispetto al cavo ad isolamento minerale BTTZ:

Vantaggi:

L'isolamento del cavo non è soggetto all'assorbimento di umidità e ha prestazioni di isolamento stabili.

È possibile produrre più nuclei in lunghezze fisse, riducendo il numero di connettori intermedi nei cavi.

La struttura è flessibile, facilitando la piegatura dei cavi e riducendo la difficoltà di posa.

I cavi possono essere utilizzati senza terminazioni dedicate, riducendo il costo degli accessori.

Svantaggi: La resistenza al fuoco è leggermente inferiore e non può soddisfare i requisiti della norma BS 8491.

La temperatura massima di funzionamento è di 90℃, che non raggiunge i 250℃ di BTTZ

Il livello più alto di prestazione di combustione può soddisfare i requisiti della Classe B1, ma non può soddisfare i requisiti della Classe A.

Scenari applicativi:

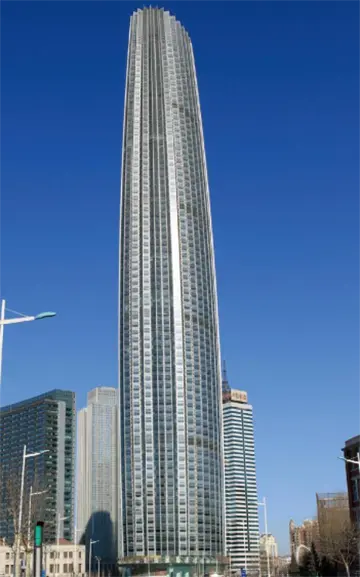

grattacielo

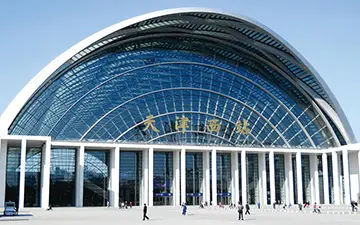

stazione ferroviaria

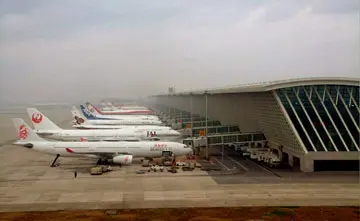

terminale dell'aeroporto

luoghi di interesse storico e di bellezza paesaggistica

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
