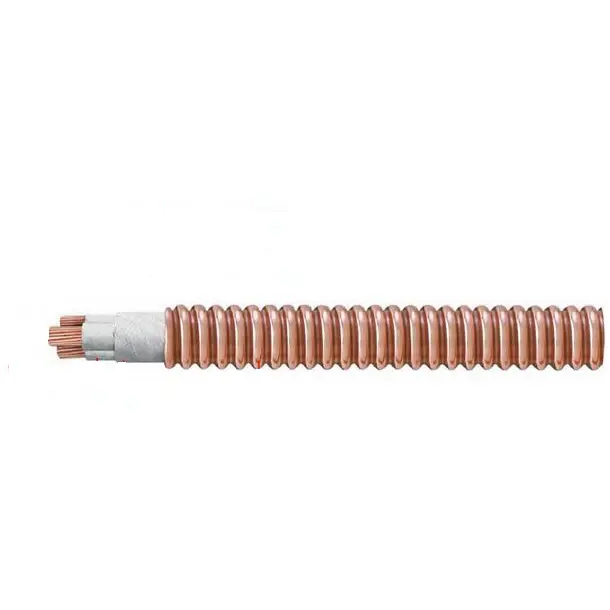

Cavo in rame ondulato ignifugo RTTZ

Tianjin Beida è un fornitore e una fabbrica di cavi in rame ondulato ignifugo RTTZ in Cina. I cavi sono costituiti da conduttori intrecciati in rame, isolamento in nastro di mica sintetica e guaina in nastro di rame ondulato. Questi cavi sono composti interamente da materiali inorganici, con una temperatura di esercizio continuo di 90°C. Possono mantenere l'alimentazione per 3 ore in condizioni di fiamma comprese tra 950°C e 1000°C, senza subire cortocircuiti o disconnessioni. In caso di incendio, questi cavi non producono quasi né fumo né gas tossici. Se è necessaria una protezione aggiuntiva, è possibile applicare una guaina non metallica, priva di alogeni e a basso contenuto di fumi sopra la guaina di rame per migliorare le proprietà meccaniche e di resistenza all'umidità del cavo.

Invia richiesta

Descrizione del prodotto

Scegli Tianjin Beida come produttore e fornitore, scegli la soluzione affidabile di cavo in rame ondulato ignifugo RTTZ. Possiamo offrire prezzi diretti di fabbrica.

Rttz Fire Retardant Corrugated Copper Cable

Ambito di applicazione:

modello via cavo	Scenari applicabili	Scenari applicativi
RTTZ	Tensione nominale di 0,6/1 kV e inferiore, adatta per la trasmissione e la distribuzione di energia in luoghi con elevati requisiti di protezione antincendio, in particolare per linee antincendio e di alimentazione di emergenza	Grattacieli, ospedali, metropolitane, tunnel, data center, centri commerciali, padiglioni espositivi, garage, luoghi di intrattenimento, industrie chimiche, metallurgia e altri luoghi ad alta temperatura/infiammabili ed esplosivi
WD-RTTYZ	Similmente a RTTZ, deve soddisfare anche i requisiti di bassa emissione di fumi, assenza di alogeni e ignifuga per gli spazi chiusi ad alta intensità di personale	Aree con severi requisiti di tossicità del fumo e trasmissione della luce, come metropolitane, centrali nucleari, scuole, ospedali, fabbriche alimentari, grattacieli residenziali e grandi complessi

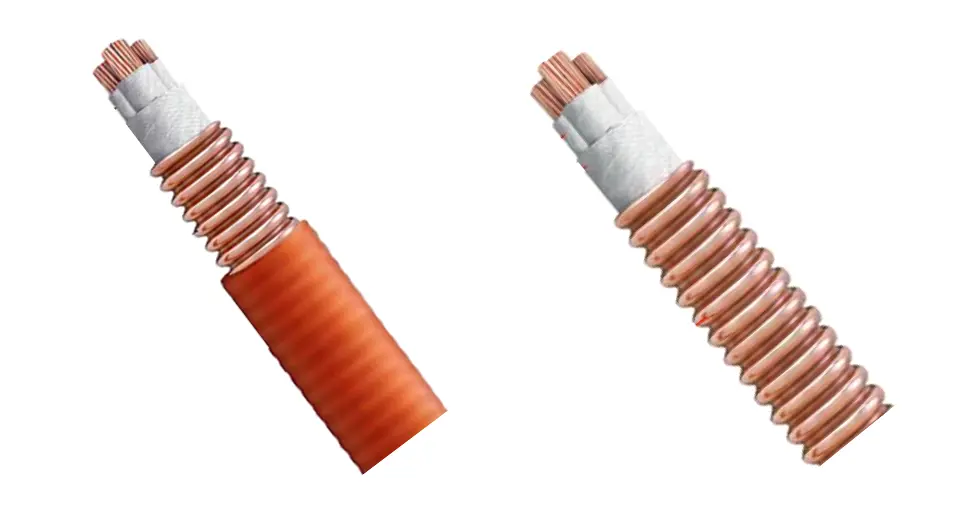

Struttura del prodotto

Costruzione del cavo e requisiti tecnici

Conduttore: adottare il primo o il secondo tipo di conduttore in rame ricotto.

Strato isolante minerale: è realizzato avvolgendo nastro di mica resistente al fuoco o altri nastri isolanti minerali con funzioni simili.

Assemblaggio del cavo e strato protettivo: i nuclei del cavo sono riempiti ermeticamente con materiali che possiedono proprietà ignifughe e ignifughe e lo strato protettivo è composto da un adeguato nastro ignifugo e resistente al fuoco avvolto attorno.

Guaina metallica in rame: è prodotta utilizzando la tecnologia di saldatura ad arco di argon con nastri di rame e ondulata.

Strato di guaina: è realizzato in materiale di guaina poliolefinico ignifugo, a bassa emissione di fumi e privo di alogeni. Generalmente è arancione o mandarino, ma il nero può essere selezionato a seconda delle esigenze.

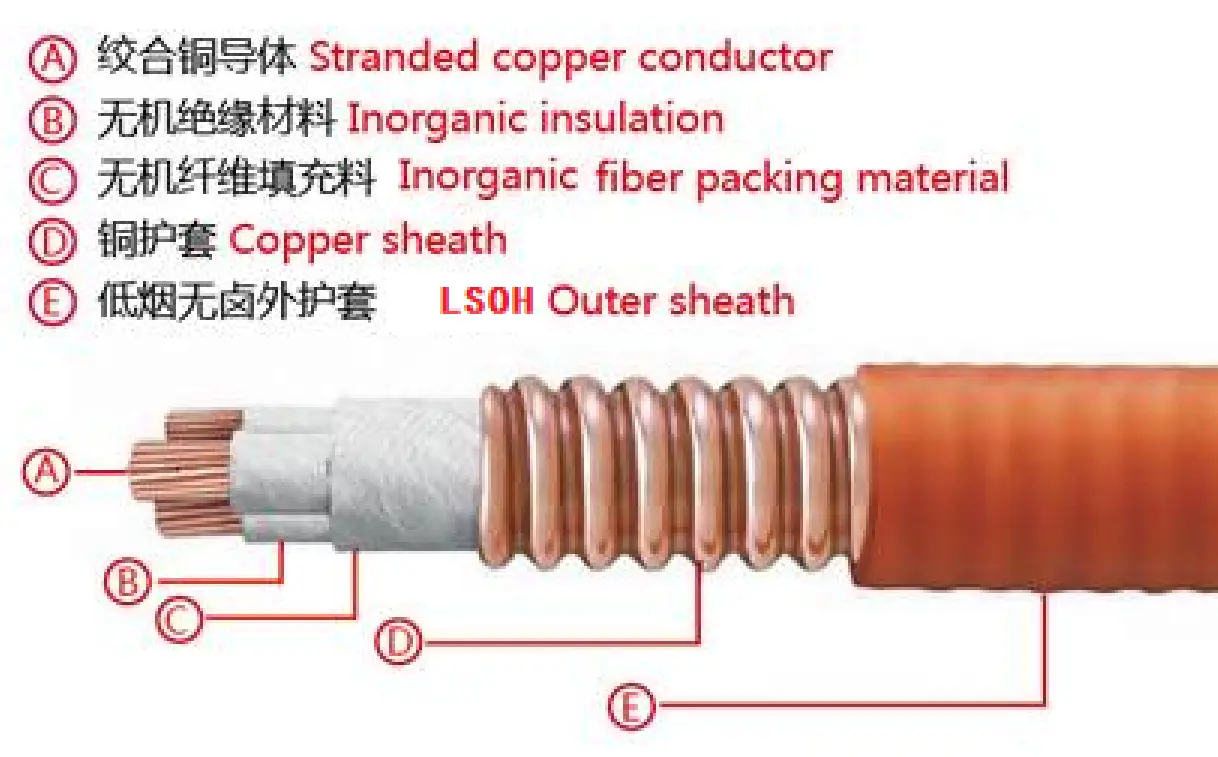

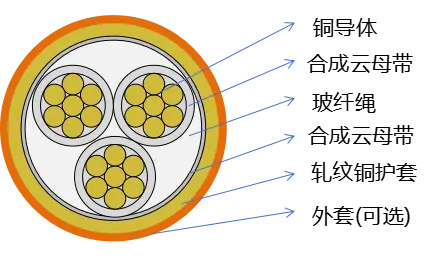

diagramma strutturale

Rttz Fire Retardant Corrugated Copper Cable

Parametro di prestazione

La tensione nominale del cavo in rame ondulato ignifugo RTTZ è 0,6/1 kV. La tensione di prova è impostata a 3,5 kV e la tensione viene applicata continuamente per 5 minuti senza che si verifichino guasti durante questo periodo. La temperatura operativa massima consentita a lungo termine del conduttore del cavo è 90 ℃.

Durante la posa dei cavi, la temperatura ambiente non deve essere inferiore a 0℃. Il raggio minimo di curvatura è 12 volte il diametro esterno del cavo. Lo strato isolante minerale è realizzato con cura utilizzando più strati di nastro di mica resistente al fuoco.

A 20ºC, la resistenza del conduttore deve essere rigorosamente conforme agli standard specificati per i conduttori in rame ricotto di tipo 1 o tipo 2 in GB/T 3956 e IEC 60228. A temperatura ambiente, la resistenza di isolamento del cavo non deve essere inferiore a 100 MΩ·km.

In termini di test di resistenza al fuoco, soddisfa pienamente i requisiti standard GB/T 34926. Il metodo di prova specifico è il seguente:

Innanzitutto, condurre i test C, W, Z in conformità con lo standard BS 6387;

In secondo luogo, il test dovrà essere condotto in conformità con le disposizioni della BS 8491;

In terzo luogo, condurre un test di resistenza al fuoco secondo GB/T 19216.21, con la temperatura controllata a 950~1000℃, una durata di esposizione al fuoco di 180 minuti e un periodo di raffreddamento di 15 minuti. Durante questo periodo il cavo non deve presentare cortocircuiti o circuiti aperti.

Metodo di rappresentazione del prodotto

Codice prodotto

Cavo con guaina in rame ondulato ad isolamento minerale con nastro micalizzato………R

Guaina esterna in poliolefina……………Y

Conduttore in rame................................ T

Senza alogeni e a bassa emissione di fumi …………………WD (opzionale)

Guaina in rame................................ T

Ignifughi gradi A/B/C... ZA/B/C

Nastro di mica................................................................................................Z

Tensione nominale …………………0,6/1

Specifiche del cavo

conteggio dei nuclei	1	2	3	4	5	3+1、3+2	4+1
sezione mm²	25～630	1,5~300	1,5～240	1,5~185	1,5~150	4～185	4～150

Precauzioni per i cavi

Installazione

Metodo di posa: Può essere posato in tunnel, fossette, passerelle, vasche e pozzetti, supportando sia la posa a vista che quella nascosta. Per i cavi unipolari, è vietato utilizzare materiali conduttivi magnetici (come filo di ferro) per il fissaggio per evitare perdite di correnti parassite.

Piegatura e campata: controllare il raggio di curvatura secondo le specifiche del produttore. Riferimento per la campata dei pendini orizzontali: per diametri esterni ≤20 mm, la campata è 400 mm; per quelli >20mm la luce è 800mm. Per campata di supporto verticale: per diametri esterni ≤20 mm, la campata è 1500 mm; per quelli >20mm la luce è 1000mm.

Svolgimento e fissaggio: Svolgere il cavo secondo la direzione segnata sulla bobina per evitare torsioni; fare riferimento ai requisiti di cui sopra per l'intervallo di fissaggio all'interno della passerella portacavi.

Terminale e connettore

Fabbricazione del terminale: rimuovere circa 300 mm di isolamento dall'estremità del conduttore, crimpare il capocorda del filo e utilizzare un megaohmmetro per testare la resistenza di isolamento tra la guaina di rame e il conduttore, nonché tra i conduttori. Dopo essersi assicurati che la resistenza di isolamento sia soddisfacente, applicare una guaina termoretraibile per la sigillatura.

Connettori intermedi: è preferibile utilizzare connettori finiti con un grado di resistenza al fuoco coerente con quello del corpo del cavo. Durante l'installazione in cantiere è necessario garantire la tenuta e l'isolamento per ridurre i punti di guasto.

Funzionamento e manutenzione

Controllo della temperatura: durante il normale funzionamento, la temperatura del conduttore non deve superare i 90 ℃. Quando il conduttore non è toccabile e non entra in contatto con materiali infiammabili, la temperatura della guaina può essere aumentata fino a 105℃.

Test di isolamento: utilizzare regolarmente un megger per testare la resistenza dell'isolamento per garantire l'assenza di umidità o danni; la guaina di rame deve essere collegata a terra in modo affidabile per garantire la sicurezza.

Prevenzione e protezione dalle perdite: evitare di graffiare la guaina con oggetti appuntiti e aggiungere manicotti protettivi quando si passa attraverso pareti/solai per evitare danni meccanici.
