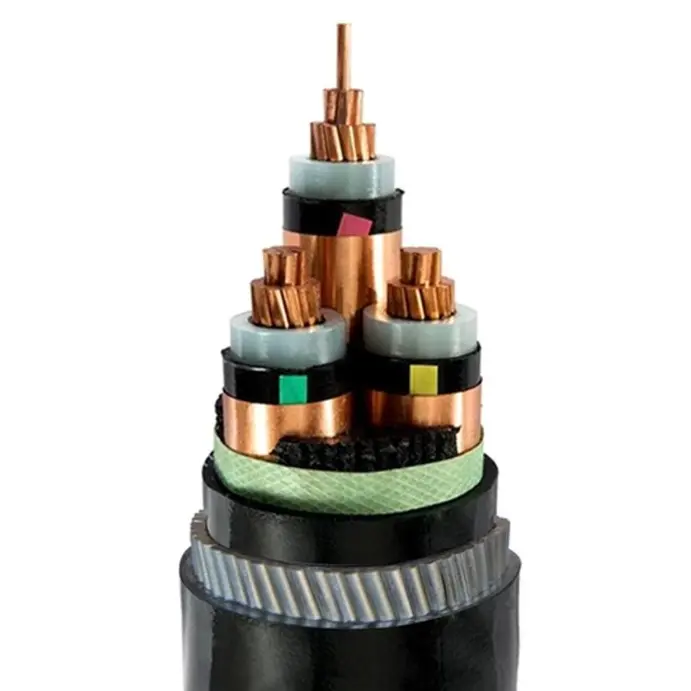

Cavo SWA MV con guaina in PVC isolato XLPE

Puoi scegliere Beida Group come produttore e fornitore di cavo SWA MV isolato in PVC con guaina XLPE. Grazie alla protezione dell'armatura in filo di acciaio, il cavo possiede vantaggi fondamentali quali elevata resistenza alla trazione e buona resistenza alle forze meccaniche esterne. Sono adatti per scenari che richiedono resistenza alla trazione, come altezze di caduta elevate e installazioni verticali. Questi cavi sono applicabili per la trasmissione di potenza nelle reti di trasmissione e distribuzione o negli impianti industriali.

Invia richiesta

Descrizione del prodotto

Il Gruppo Beida ha oltre 30 anni di esperienza nell'offerta di cavi SWA MV isolati in PVC con guaina XLPE, possiamo essere il vostro produttore e fornitore, offrendo servizi personalizzati.

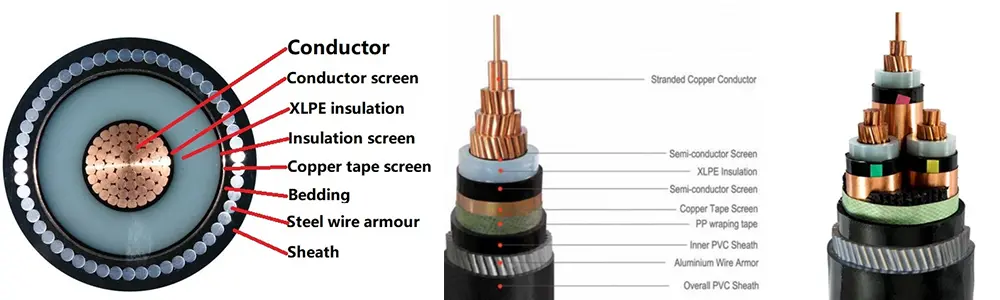

Struttura del prodotto

Xlpe Insulated Pvc Sheathed Swa Mv Cable

Il cavo SWA MV con guaina in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, nastro avvolgente in PVC, armatura in fili di acciaio e guaina in PVC.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008.

Isolamento: isolamento in polietilene reticolato, spessore dell'isolamento, proprietà del materiale devono essere conformi a IEC 60502-2 e GB/T 12706.2, GB/T 12706.3.

Schermatura del conduttore: la schermatura del conduttore deve essere composta da materiale non metallico semiconduttore estruso, che deve essere strettamente legato all'isolamento.

Schermatura isolante: la schermatura isolante dovrebbe consistere in una combinazione di uno strato semiconduttivo non metallico e uno strato metallico. Ciascun nucleo di filo isolato deve essere estruso direttamente con uno strato semiconduttivo non metallico strettamente legato al nucleo di filo isolato o che può essere staccato. Quindi, uno strato schermante metallico deve essere sovrapposto e avvolto attorno allo strato semiconduttivo non metallico e deve essere conforme alle disposizioni di IEC 60502-2, GB/T 12706.2 e GB/T 12706.3. Rivestimenti interni: i rivestimenti interni devono essere estrusi. I materiali dovranno essere idonei alla temperatura di esercizio del cavo e compatibili con il materiale isolante.

Armatura in fili di acciaio: Nei cavi multipolari l'armatura dovrà essere applicata su un rivestimento interno conforme ai fili di acciaio. I cavi unipolari per utilizzo in c.a. i sistemi saranno costituiti da fili di acciaio non magnetici.

Guaina esterna: Guaina in PVC, spessore della guaina, proprietà del materiale devono essere conformi a IEC 60502.2 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Parametro di prestazione

Tensione nominale: da 3,6/6 kV a 18/30 kV；26/35 kV

Tensione di prova: la tensione di prova della frequenza di alimentazione dovrebbe essere 3,5U0 e il test dovrebbe durare 5 minuti senza alcun guasto.

tensione nominale U0/U	tensione massima Um	tensione di prova KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Temperatura massima di esercizio del conduttore: 90 ºC

Temperatura di cortocircuito: +250 ºC

spessore dell'isolamento:

tensione nominale U0/U	spessore dell'isolamento:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

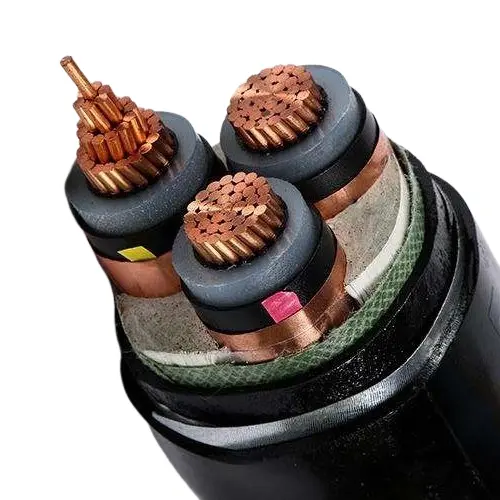

Confronto tra cavi energia di media tensione armati con filo di acciaio (YJV32, CU/XLPE/PVC/SWA/PVC) e con nastro di acciaio (YJV22, CU/XLPE/PVC/STA/PVC)

progetto	Armatura sottile in filo d'acciaio	Doppia armatura in nastro d'acciaio (gap wrap)	differenza fondamentale
Proprietà meccaniche fondamentali	Eccezionale resistenza alla trazione, moderata resistenza alla compressione e buona flessibilità	Elevata resistenza alla compressione, bassa resistenza alla trazione e prestazioni medie alla flessione	I cavi elettrici armati in filo di acciaio hanno un'elevata resistenza alla trazione; I cavi elettrici armati con nastro d'acciaio hanno un'eccellente resistenza alla compressione
metodo di posa	Verticale, dislivello elevato, sott'acqua, sopra la testa, ampia campata	Interramento diretto, condotto, tunnel (ambiente a bassa resistenza)
fulcro della protezione	È resistente ai danni da trazione e agli urti e ha una buona resistenza all'umidità e alla corrosione	Resistente a forti pressioni, punture di oggetti appuntiti e morsi di roditori	YJV32 è adatto per carichi dinamici, mentre YJV22 è adatto per carichi statici
Processo e costi	Il processo di armatura in filo d'acciaio fine è complesso, il costo del materiale è elevato e il prezzo complessivo è ancora più elevato	La tecnologia delle armature in nastro di acciaio è matura e relativamente a basso costo	Quando il budget è limitato e non vi è alcuna domanda di trazione, è preferibile YJV22
raggio di curvatura	Relativamente più piccolo (grazie alla buona flessibilità dei trefoli di filo di acciaio)	Relativamente più grande (l'avvolgimento del nastro di acciaio tende a deformarsi)	YJV32 è più adattabile alla posa in spazi ristretti

Suggerimenti per la selezione:

1. Se lo scenario prevede principalmente la resistenza alla pressione (come l'interramento diretto, tunnel di servizio sotterranei) e non è presente una forza di trazione significativa o un'elevata altezza di caduta, si consiglia un'armatura in nastro di acciaio (YJV22, CU/XLPE/PVC/STA/PVC) per la sua maggiore efficienza in termini di costi.

2. Se è coinvolta la posa verticale, una campata ampia, sott'acqua o un'altezza di caduta elevata e è necessario resistere alla forza di trazione assiale, è preferibile l'armatura in filo di acciaio (YJV32, CU/XLPE/PVC/SWA/PVC) per garantire la sicurezza operativa a lungo termine.

3. Entrambi devono corrispondere al livello di tensione del sistema di media tensione, alla sezione trasversale del conduttore e ai requisiti di protezione dell'ambiente di posa (è possibile personalizzare ulteriormente i requisiti speciali come la resistenza alla corrosione e il ritardo di fiamma).
