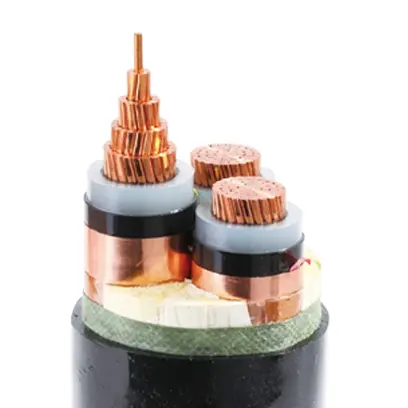

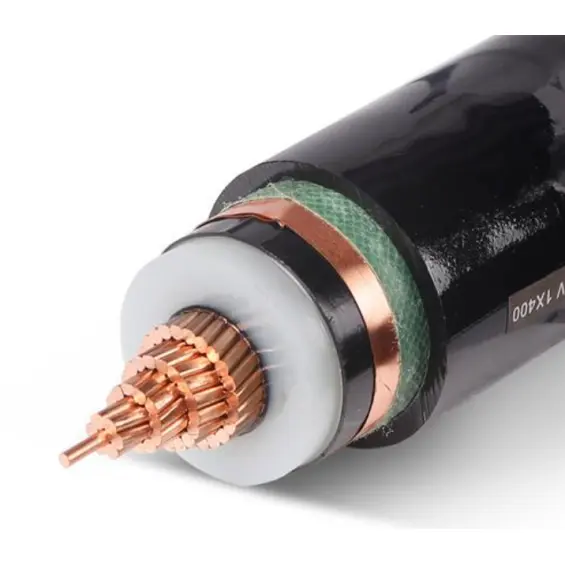

Cavo MT non armato con guaina in PVC isolato XLPE

Tianjin Beida è un produttore e fornitore di cavi MV non armati con guaina in PVC isolati XLPE in Cina. Questi cavi sono ampiamente utilizzati nei sistemi di alimentazione. Serve come "arteria energetica" delle reti elettriche urbane, delle imprese industriali e minerarie e dei grattacieli e può trasmettere elettricità ad alta tensione da 10,35 kV dalle sottostazioni a vari terminali elettrici.

Selezione di cavi di media tensione

1. Selezionare in base al livello di tensione, il livello del cavo comunemente utilizzato è 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV; 26/35 kV

2. Selezionare in base alla potenza dell'apparecchiatura o alla corrente trasmessa, calcolare la corrente che l'apparecchiatura deve utilizzare in base alla potenza dell'apparecchiatura, quindi selezionare in base alla tabella della portata del cavo. Inoltre, è necessario calcolare la caduta di tensione del cavo in base alla lunghezza del cavo e la caduta di tensione non può superare il 5%.

Struttura del prodotto

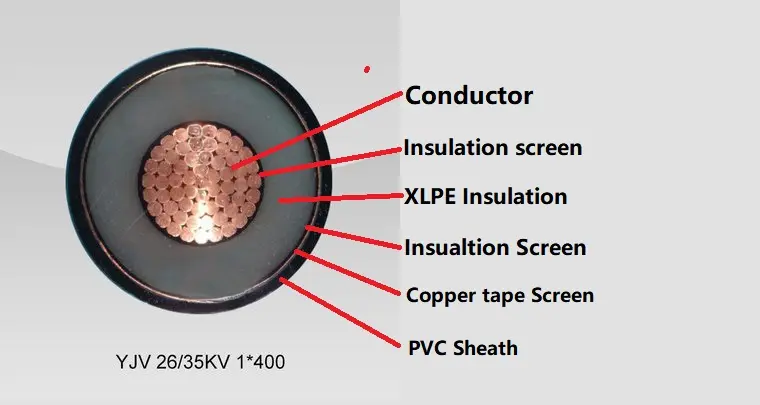

Il cavo MT non armato con guaina in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, nastro avvolgente in PVC, armatura in nastro d'acciaio e guaina in PVC.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008.

Isolamento: isolamento XLPE, spessore dell'isolamento, proprietà del materiale deve essere conforme a IEC 60502-2 e GB/T 12706.2, GB/T 12706.3.

Schermo del conduttore: lo schermo del conduttore sarà composto da materiale non metallico semiconduttivo estruso e il materiale semiconduttivo estruso sarà strettamente legato all'isolamento.

Schermo isolante: lo schermo isolante sarà composto da uno strato semiconduttivo non metallico e da uno strato metallico. Ciascun nucleo di filo isolato dovrà essere estruso direttamente con uno strato semiconduttivo non metallico strettamente combinato con il nucleo di filo isolato o pelabile. Quindi, lo strato di schermatura metallica dovrà essere sovrapposto all'esterno dello strato semiconduttivo non metallico e dovranno essere soddisfatti i requisiti di IEC 60502-2, GB/T 12706.2 e GB/T 12706.3.

Guaina esterna: guaina in PVC Lo spessore della guaina, le proprietà del materiale devono essere conformi a IEC 60502.2 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Parametro di prestazione

Tensione nominale: da 3,6/6 kV a 18/30 kV; 26/35kV

Tensione di prova: la tensione di prova della frequenza industriale deve essere 3,5U0 e la prova deve essere condotta per 5 minuti senza guasti.

Temperatura massima di esercizio del conduttore: 90 ºC

Temperatura di cortocircuito: +250 ºC

Spessore dell'isolamento:

Test completo del cavo, garanzia di qualità senza preoccupazioni!

Nei test di routine, la resistenza CC del conduttore, la tensione CA e la scarica parziale sono rigorosamente conformi agli standard nazionali e agli standard IEC per garantire prestazioni eccellenti. Nel test di campionamento, la struttura del conduttore, le dimensioni della guaina isolante e l'allungamento termico sono conformi agli standard e la qualità è affidabile. Il test di tipo è più completo e copre le proprietà meccaniche e fisiche della guaina isolante, le proprietà elettriche e i test ritardanti di fiamma singoli e in bundle, il tutto in linea con gli standard GB/T e IEC, per la tua scorta di sicurezza del cavo!

Condizioni di installazione del prodotto:

Cavo MT non armato con guaina in PVC isolato XLPE, la temperatura ambiente di installazione non deve essere inferiore a 0º.

Raggio minimo di curvatura del cavo durante l'installazione

Acquista ora per una trasmissione di potenza più sicura ed efficiente

La scelta di un cavo di alimentazione non armato con guaina in PVC isolato in polietilene reticolato non è solo un impegno per l'alta qualità, ma anche una garanzia per un funzionamento stabile a lungo termine. La durabilità, i bassi costi di manutenzione e l'elevata efficienza di trasmissione di questo cavo possono portare notevoli risparmi sui costi alle imprese e migliorare significativamente l'efficienza complessiva del sistema energetico. L'uso a lungo termine del cavo può ridurre notevolmente i costi di manutenzione e sostituzione causati da interruzioni di corrente, garantendo così un maggiore ritorno sull'investimento per le imprese.
