Cavo STA MV isolato con guaina in PVC XLPE

Questo cavo MV STA con guaina in PVC isolato XLPE offerto dal fornitore professionale Beida, utilizza polietilene reticolato (XLPE) come materiale isolante, che ha eccellenti proprietà elettriche, resistenza al calore e resistenza all'invecchiamento. Combinato con una guaina esterna in cloruro di polivinile (PVC), migliora ulteriormente la protezione contro umidità, corrosione chimica e abrasione fisica. Lo strato di armatura in nastro di acciaio conferisce al cavo un'elevata resistenza alla compressione e agli urti, consentendogli di adattarsi a vari ambienti di posa come interramento diretto, tunnel e condotte. È particolarmente adatto per metodi di installazione che non richiedono un'ulteriore protezione del condotto e possono essere interrati direttamente.

In termini di livelli di tensione, i prodotti coprono molteplici specifiche comunemente utilizzate come 3,6/6 KV, 6/10 KV, 8,7/15 KV, 12/20 KV, 18/30 KV e 26/35 KV, in grado di soddisfare le esigenze di diversi scenari di trasmissione e distribuzione di energia a media tensione. Il design della struttura del cavo è rigoroso, è conforme agli standard nazionali pertinenti e presenta una buona stabilità operativa e un margine di sicurezza a lungo termine.

Applicazioni:

I cavi elettrici armati con nastro d'acciaio, isolati in polietilene reticolato, con guaina in PVC, sono utilizzati principalmente nella distribuzione di energia urbana, nelle reti elettriche rurali, nell'energia mineraria e nei sistemi di trasporto ferroviario grazie alla loro protezione con nastro d'acciaio. Sono utilizzati per collegare apparecchiature come sottostazioni, armadi di distribuzione, trasformatori e generatori. Questo tipo di cavo è adatto per la trasmissione di potenza nelle reti di distribuzione elettrica o negli impianti industriali. Può essere interrato direttamente o installato in fosse o canaline portacavi. Il cavo può sopportare una certa pressione ma non la forza di trazione.

Struttura del prodotto

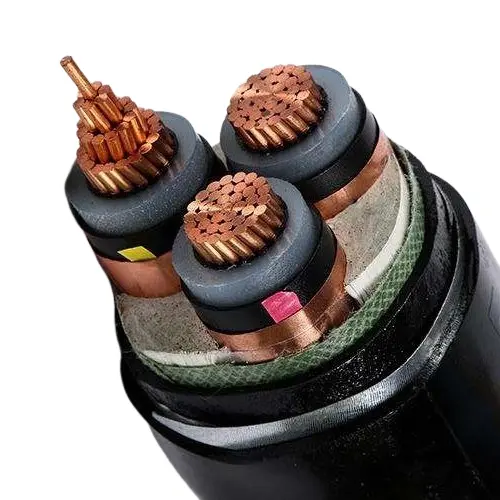

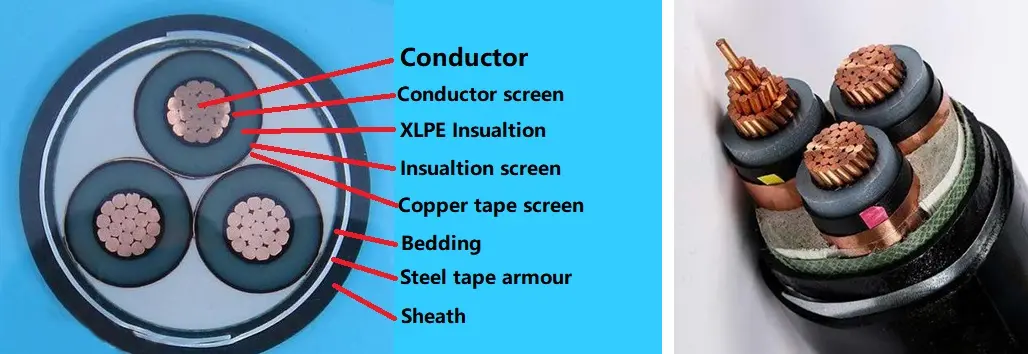

Il cavo STA MV con guaina in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, nastro avvolgente in PVC, armatura in nastro d'acciaio e guaina in PVC.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008.

Isolamento: isolamento in polietilene reticolato, spessore dell'isolamento, proprietà del materiale devono essere conformi a IEC 60502-2 e GB/T 12706.2, GB/T 12706.3.

Schermatura del conduttore: la schermatura del conduttore deve essere realizzata in materiale non metallico semiconduttivo estruso e il materiale semiconduttivo estruso deve essere strettamente legato all'isolamento.

Schermatura isolante: lo schermo isolante deve essere composto da una combinazione di uno strato semiconduttivo non metallico e uno strato metallico. Uno strato semiconduttivo non metallico strettamente legato al nucleo isolante o che può essere staccato deve essere estruso direttamente su ciascun nucleo isolante. Quindi, uno strato schermante metallico dovrebbe essere avvolto attorno allo strato semiconduttivo non metallico. Dovrebbe essere conforme alle disposizioni di IEC 60502-2, GB/T 12706.2 e GB/T 12706.3.

Rivestimenti interni: I rivestimenti interni dovranno essere estrusi. I materiali dovranno essere idonei alla temperatura di esercizio del cavo e compatibili con il materiale isolante.

Armatura in nastro di acciaio: Nei cavi multipolari l'armatura sarà applicata su un rivestimento interno conforme a doppio nastro di acciaio. I cavi unipolari per utilizzo in c.a. i sistemi dovranno essere costituiti da nastri di acciaio non magnetico.

Guaina esterna: Guaina in PVC, spessore della guaina, proprietà del materiale devono essere conformi a IEC 60502.2 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Parametro di prestazione

Tensione nominale: da 3,6/6 kV a 18/30 kV; 26/35kV

Tensione di prova: la tensione di prova della frequenza industriale dovrebbe essere 3,5U0 e il test dovrebbe durare 5 minuti senza guasti.

Temperatura massima di esercizio del conduttore: 90 ºC

Temperatura di cortocircuito: +250 ºC

Spessore dell'isolamento:

Prova del cavo

I test di routine sui cavi includono: 1) Test di resistenza CC del conduttore, che richiede che la resistenza CC a 20ºC sia conforme ai requisiti GB/T 3956-2008 e IEC 60228; 2) Test di tensione CA, continuo a tensione 3,5U0 per 5 minuti, non dovrebbero verificarsi guasti; 3) Test di scarica parziale, condotto secondo GB/T 3048.12, nessuna scarica rilevabile superiore a 10pC deve essere generata con una tensione di 1,73U0 e la sensibilità del test deve raggiungere 10pC o superiore.

I test di campionamento includono principalmente: 1) Ispezione della struttura del conduttore, che deve essere conforme ai requisiti GB/T 3956-2008 e IEC 60228; 2) Le dimensioni strutturali dell'isolamento, del rivestimento interno, dell'armatura in nastro di acciaio e della guaina devono soddisfare i requisiti di IEC 60502.2, GB/T 12706.2-2020 e GB/T 12706.3-2020; 3) Test di allungamento termico, che dovrà essere eseguito in conformità con GB/T 2951.21-2008 e capitolo 9 di IEC 60811-2-1, e i risultati dovranno essere conformi agli standard corrispondenti.

Le prove di tipo riguardano quanto segue: le proprietà meccaniche e fisiche e le proprietà elettriche dell'isolamento e della guaina devono soddisfare i requisiti di IEC 60502.2, GB/T 12706.2-2020 e GB/T 12706.3-2020; il test di combustione del cavo singolo deve essere conforme alle disposizioni GB/T 19666-2019 e IEC 60332; il test ignifugo in bundle deve soddisfare anche i requisiti GB/T 19666-2019 e IEC 60332.

Condizioni di installazione del prodotto:

Temperatura ambiente durante l'installazione del cavo

Per i cavi di alimentazione con isolamento in etilene reticolato e guaina in PVC, la temperatura ambiente non deve essere inferiore a 0°C durante l'installazione.

Raggio minimo di curvatura durante l'installazione del cavo

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
