Cavo di alimentazione non armato con guaina LSZH isolato XLPE

I cavi di alimentazione non armati con guaina LSZH isolati XLPE sono i prodotti di alta qualità offerti da Tianjin Beida, siamo un produttore e fornitore affidabile. Questa serie di cavi utilizza l'isolamento XLPE prodotto attraverso un processo di reticolazione fisica, che non solo possiede eccellenti proprietà elettriche (resistenza alla temperatura fino a 90 ℃, con un limite superiore di temperatura operativa superiore del 30% rispetto ai cavi in ​​PVC), ma raggiunge anche una doppia svolta in termini di ritardanza di fiamma e rispetto dell'ambiente attraverso la modifica della struttura molecolare. La sua guaina esterna è costituita da un materiale poliolefinico a bassa emissione di fumi, privo di alogeni, appositamente formulato, che produce solo una traccia di fumo bianco durante la combustione, mentre la densità del fumo e la trasmissione della luce soddisfano i requisiti di livello più elevato dello standard GB/T 17651, garantendo che la visibilità sulle scene di incendio rimanga entro un intervallo di sicurezza.

Attualmente, la serie di cavi Beida ha formato una matrice di prodotti completa, che copre tutti i livelli di tensione da 0,6/1kV a 26/35kV e tutte le sezioni trasversali dei conduttori da 1,5 mm² a 1000 mm². Tra questi, il tipo WDZ-YJY è adatto per ambienti interni asciutti, mentre il tipo WDZ-YJY23 ha una formula di guaina ottimizzata per ambienti umidi e il tipo WDZ-YJY43, con l'aggiunta del design dello strato impermeabile longitudinale, può soddisfare le esigenze di scenari speciali come i corridoi di tubi sotterranei.

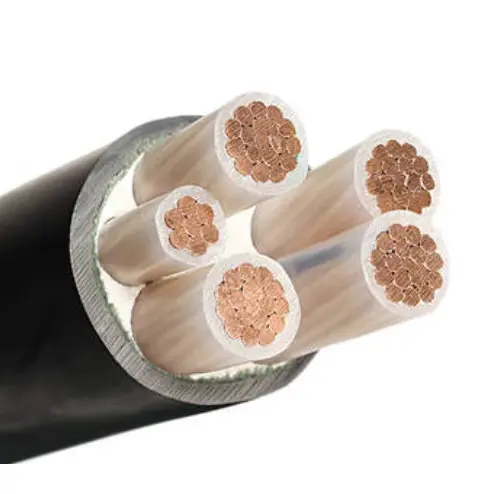

Struttura del prodotto

Il cavo di alimentazione non armato con guaina LSZH isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE e guaina in poliolefina LSOH.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008, per l'area della sezione trasversale non superiore a 6 mm², un giro solido

È possibile utilizzare un conduttore di Classe 1 secondo IEC 60228 e GB/T 3956-2008.

Isolamento: lo spessore dell'isolamento e le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Colore nucleo: 1 nucleo: rosso o giallo o verde o blu o nero

2 conduttori: rosso, blu o rosso, nero

3 nuclei: giallo, verde, rosso o rosso, giallo, blu

4 conduttori: giallo, verde, rosso, blu o rosso, giallo, blu, nero

5 conduttori: giallo, verde, rosso, blu, nero o rosso, giallo, blu, nero, verde

Sopra i 5 coi: conduttori bianchi con numero nero oppure accordo tecnico con il cliente

Guaina esterna: lo spessore della guaina, le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale per guaina esterna in poliolefina LSOH ignifuga. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Cavo resistente al fuoco: due strati di nastro di mica devono essere avvolti attorno al conduttore.

Diagramma di flusso del processo

Applicazione del prodotto

Per metropolitane, tunnel sotterranei, ingegneria civile di difesa aerea e altre opere di ingegneria sotterranea chiuse, importanti edifici industriali, laboratori chiave, data center, impianti chimici, grattacieli, ospedali, centri commerciali, scuole, palestre, cinema, stazioni ferroviarie ad alta velocità/sale d'attesa aeroportuali e altri luoghi affollati con elevati requisiti di sicurezza e corrosione.

Confronto con un normale cavo rivestito in PVC

Parametro di prestazione

Il prodotto ha una tensione nominale di 0,6/1 kV. Durante il test, è stata applicata e mantenuta per 5 minuti una tensione di prova fino a 3,5 kV senza alcuna interruzione, dimostrando prestazioni di isolamento affidabili. Per quanto riguarda la resistenza del conduttore, a 20℃, il suo valore di resistenza del conduttore è rigorosamente conforme agli standard IEC 60228 o GB/T 3956, garantendo prestazioni elettriche stabili.

In termini di adattabilità alla temperatura, il prodotto mostra prestazioni eccellenti, funzionando stabilmente in un ampio intervallo di temperature da -5℃ a +90℃. Anche in condizioni di cortocircuito, può resistere a temperature fino a +250℃ senza danni. Per quanto riguarda le prestazioni di curvatura, il prodotto specifica un raggio di curvatura minimo di 15 volte il diametro esterno e un raggio di curvatura statico minimo di 10 volte il diametro esterno, garantendo flessibilità durante l'installazione e l'uso.

Inoltre, il cavo di alimentazione non armato con guaina LSZH isolato XLPE soddisfa standard elevati di ritardanza di fiamma e resistenza al fuoco. Il suo ritardo di fiamma è conforme agli standard IEC 60332 o GB/T 19666, prevenendo efficacemente la propagazione del fuoco; la sua resistenza al fuoco è conforme agli standard IEC 60331 o GB/T 19666, garantendo il mantenimento di determinate funzionalità anche in condizioni estreme come gli incendi. Allo stesso tempo, il valore pH e la conduttività del prodotto aderiscono rigorosamente agli standard IEC 60754 e GB/T 19666-2019, la sua trasmissione luminosa è conforme agli standard IEC 61034 e GB/T 19666-2019 e il rilascio totale di gas acido alogeno è conforme anche agli standard IEC 60754 e GB/T 19666-2019, garantendo in modo completo la sicurezza del prodotto. e rispetto dell'ambiente.

Capacità di trasporto di corrente in ampere（A）

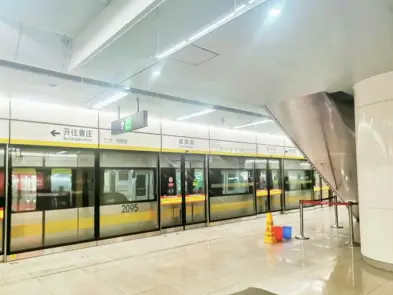

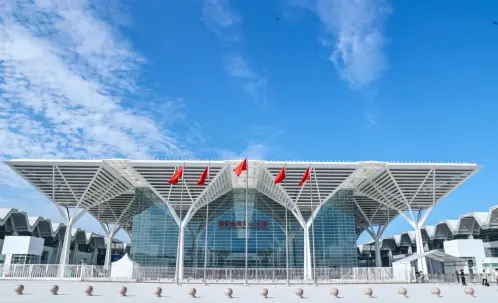

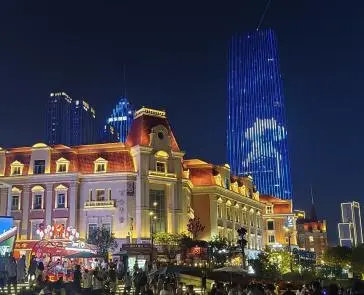

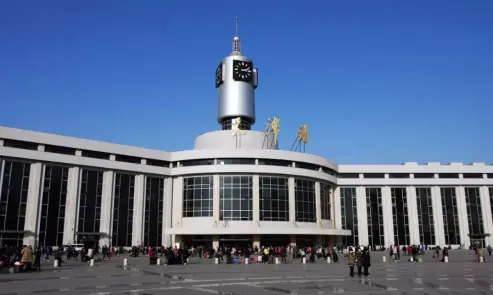

Casi successivi

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
