Cavo di alimentazione non armato con guaina in PVC isolato XLPE

I cavi elettrici non armati con guaina in PVC isolati XLPE sono isolati con materiale XLPE, che ha un'eccellente resistenza al calore, alla corrosione e agli shock di corrente. Nel duro ambiente di lavoro, può ancora funzionare stabilmente per garantire il funzionamento sicuro a lungo termine del sistema di alimentazione. Prodotti con elevata resistenza ai danni meccanici, adatti per le complesse esigenze ambientali dei settori energetico, metallurgico, petrolchimico e di altro tipo. Che si tratti di costruzioni urbane, posa di energia sotterranea o trasmissione di energia ad alta tensione per impianti industriali, il cavo di alimentazione Beida fornisce una protezione completa per la sicurezza elettrica.

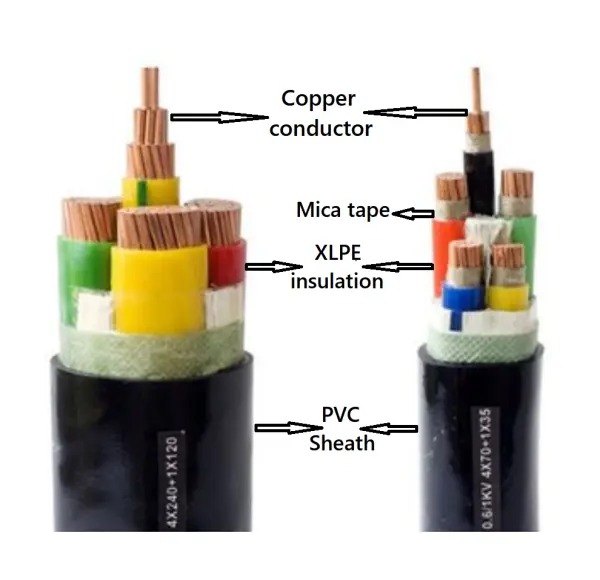

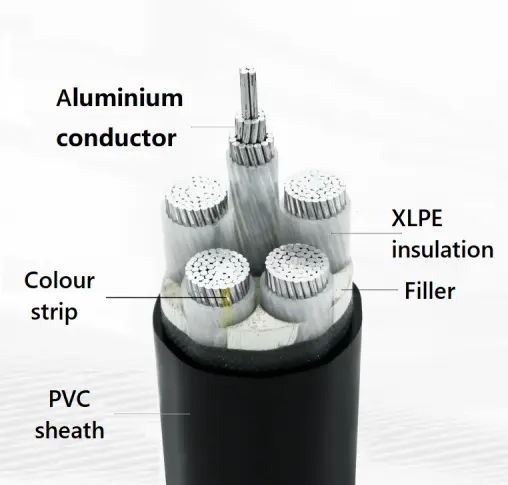

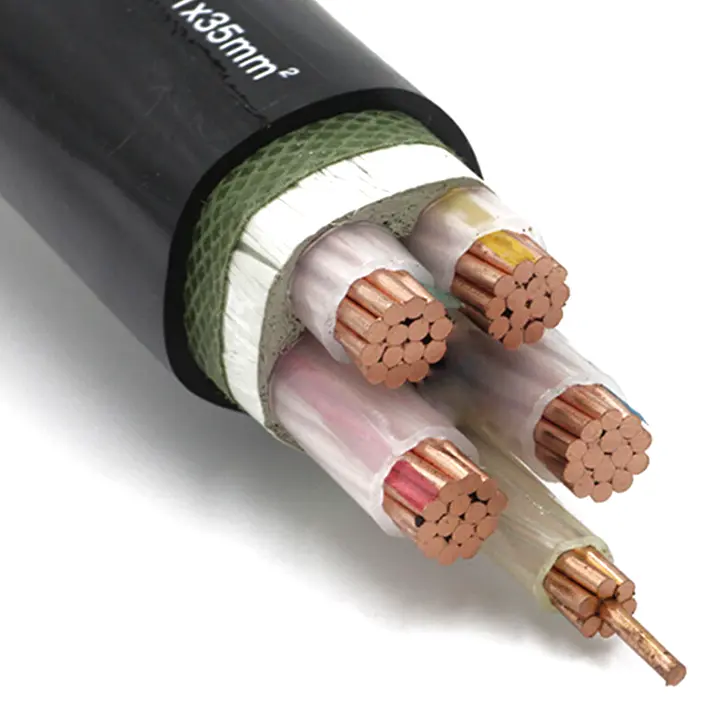

Struttura del prodotto

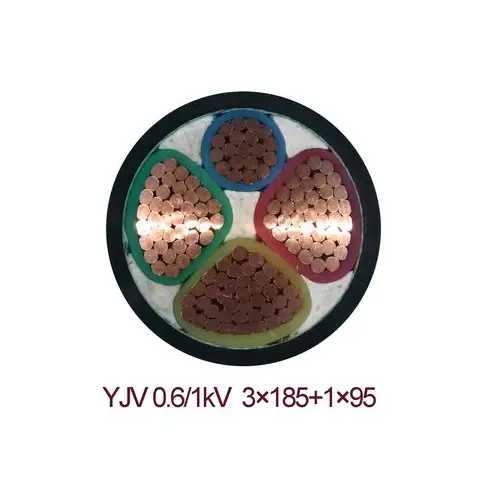

Il cavo di alimentazione non armato con guaina in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE e guaina in PVC.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008, per l'area della sezione trasversale non superiore a 6 mm², un giro solido

È possibile utilizzare un conduttore di Classe 1 secondo IEC 60228 e GB/T 3956-2008.

Isolamento: lo spessore dell'isolamento e le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Colore nucleo: 1 nucleo: rosso o giallo o verde o blu o nero

2 conduttori: rosso, blu o rosso, nero

3 nuclei: giallo, verde, rosso o rosso, giallo, blu

4 conduttori: giallo, verde, rosso, blu o rosso, giallo, blu, nero

5 conduttori: giallo, verde, rosso, blu, nero o rosso, giallo, blu, nero, verde

Sopra i 5 fili: fili bianchi con numero nero oppure

Guaina esterna: lo spessore della guaina, le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Cavo resistente al fuoco: due strati di nastro di mica devono essere avvolti attorno al conduttore.

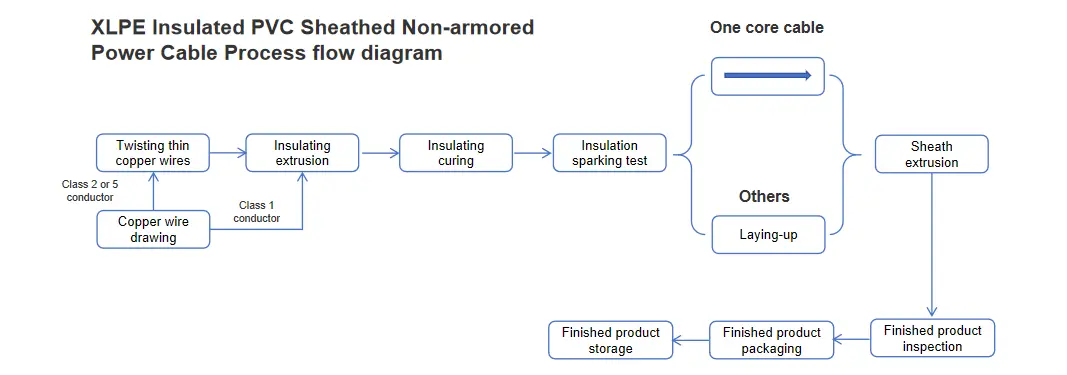

Diagramma di flusso del processo

Applicazione del prodotto

Viene utilizzato per la distribuzione dell'energia urbana e per la trasmissione di energia elettrica a bassa tensione.

Viene utilizzato nelle fabbriche, nelle miniere e in altri luoghi per fornire energia a macchinari e impianti di illuminazione.

Negli edifici residenziali e commerciali viene utilizzato per la distribuzione dell'energia elettrica all'interno della struttura, come illuminazione, ascensori, prese di corrente, ecc.

Precauzioni

La temperatura operativa a lungo termine del cavo non deve superare i 90º C.

Durante un cortocircuito, la temperatura massima del cavo non deve superare i 250º C.

I cavi non devono essere utilizzati oltre la tensione nominale.

Questo tipo di cavo non può essere interrato direttamente per l'uso.

I cavi unipolari non possono essere posizionati direttamente in tubi metallici magnetici o in passerelle portacavi con coperture.

I cavi non devono essere utilizzati oltre la tensione nominale.

Parametro di prestazione

Tensione nominale: 0,6/1 kV

Tensione di prova: 3,5 kV per 5 minuti senza guasti

Resistenza del conduttore: la resistenza del conduttore di 20 ℃ deve essere conforme a IEC 60228 o GB/T 3956.

Temperatura di lavoro: da -5º C a +90º C

Temperatura di cortocircuito: +250 ºC

Raggio di curvatura minimo: 15* OD;

Raggio minimo di curvatura statica: 10* OD;

Ignifugo: secondo IEC 60332 o GB/T 19666

Resistenza al fuoco: secondo IEC 60331 o GB/T 19666.

Capacità di trasporto di corrente in ampere（A）

Post-vendita e servizi

1. Servizi tecnici: il Gruppo Tianjin Beida può fornire i servizi tecnici necessari in base alle effettive richieste dei clienti, come guida tecnica sulla selezione di fili e cavi, posa e installazione, test in loco, ecc.

2. Gestione dei problemi di qualità: dopo aver ricevuto feedback dagli utenti in merito ai problemi di qualità di fili e cavi elettrici, BD Cable Group fornirà una risposta entro 24 ore. In base alla situazione reale sul posto, offriremo soluzioni ai problemi o invieremo tecnici professionisti sul posto per gestire i problemi di qualità.

3. Manutenzione o sostituzione di fili e cavi elettrici: durante il periodo di garanzia dei fili e cavi elettrici, se si verificano problemi di qualità dovuti a difetti di qualità del prodotto nei materiali, nella progettazione o nel processo di produzione e fabbricazione dei fili e cavi, e questi problemi si verificano durante la normale conservazione, posa, installazione o utilizzo normale, la società sarà responsabile della riparazione o sostituzione gratuita.

4. Durante il processo di trasporto e installazione di fili e cavi elettrici, per eventuali danni ai cavi causati da un uso improprio da parte degli utenti (come graffi, abrasioni, raggio di curvatura insufficiente con conseguenti danni all'isolamento e alla guaina e problemi di qualità derivanti dalla posa del cavo a bassa temperatura, ecc.), il Gruppo Beida assisterà i clienti nella risoluzione di questi problemi di qualità.

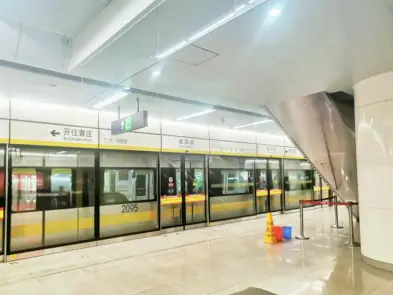

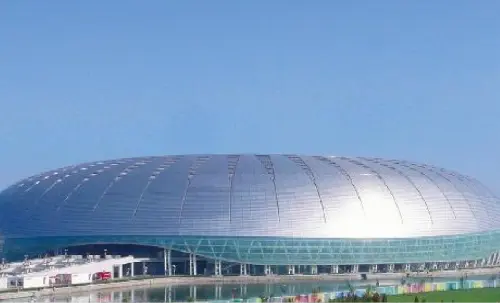

Casi successivi

Essendo un cavo di alimentazione ad alte prestazioni, il cavo di alimentazione non armato con guaina in PVC isolato XLPE non solo soddisfa gli standard nazionali di protezione ambientale, ma anche la sua resistenza alle alte temperature e ai raggi ultravioletti lo rendono particolarmente adatto per ambienti esterni o ad alta temperatura. Che si tratti di un inverno freddo o di un'estate calda, questo cavo garantisce una trasmissione stabile della potenza, mantiene prestazioni eccellenti dopo un uso prolungato, riduce la frequenza di manutenzione e sostituzione e quindi riduce notevolmente i costi operativi. Inoltre, il materiale della guaina in polivinilcloruro (PVC) ha caratteristiche di assenza di fumi e di alogeni, che evita la generazione di fumi tossici in caso di incendio, migliorando ulteriormente la sicurezza dell'ambiente di utilizzo.

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
