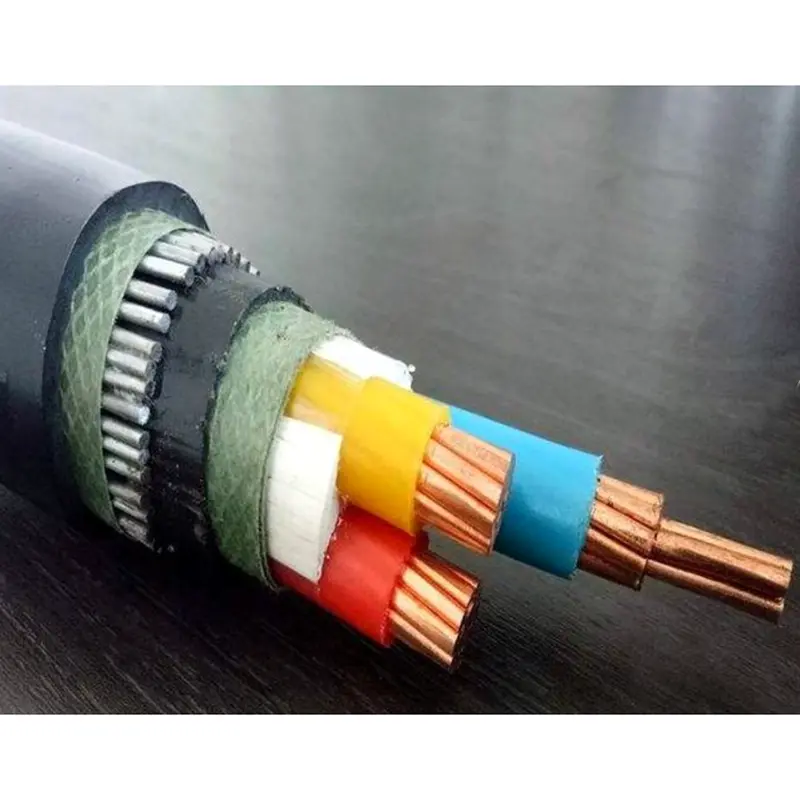

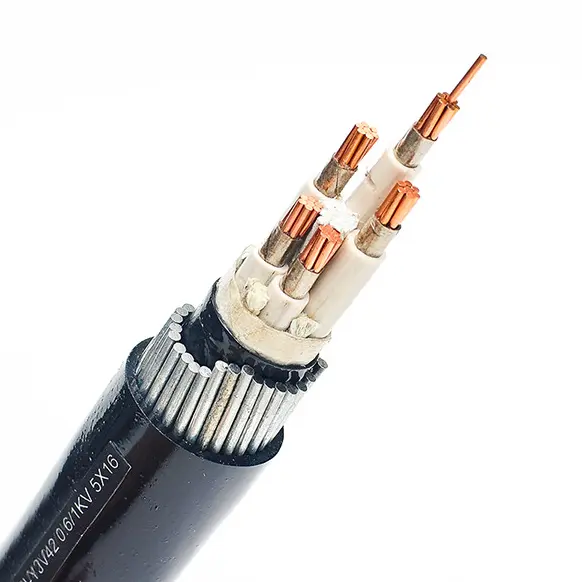

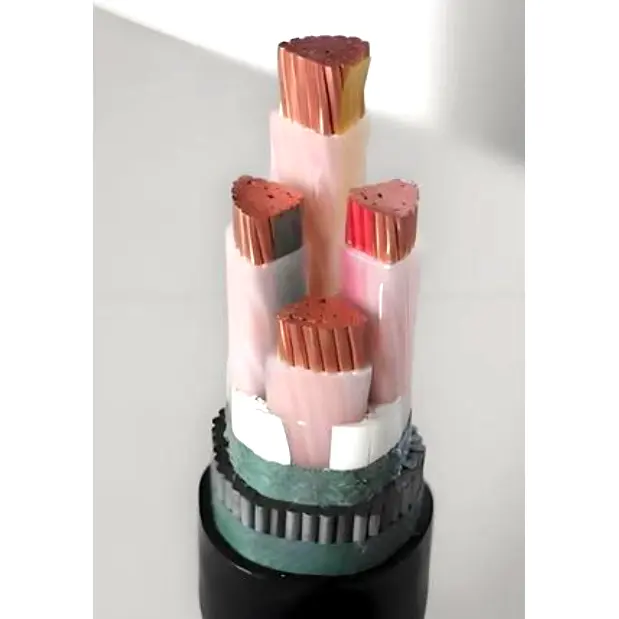

Cavo di alimentazione SWA rivestito in PVC isolato XLPE

Il cavo di alimentazione SWA rivestito in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, nastro avvolgente in PVC, armatura in acciaio e guaina in PVC.

I tipi di cavo comuni sono YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

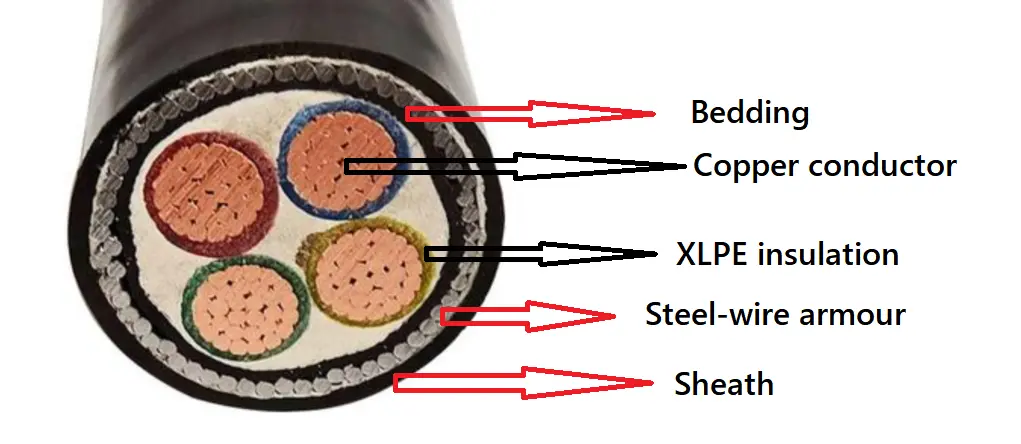

Struttura del prodotto

Il cavo di alimentazione SWA rivestito in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, nastro avvolgente in PVC, armatura in acciaio e guaina in PVC.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008, per l'area della sezione trasversale non superiore a 6 mm², un giro solido

È possibile utilizzare un conduttore di Classe 1 secondo IEC 60228 e GB/T 3956-2008.

Isolamento: lo spessore dell'isolamento e le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Colore nucleo: 1 nucleo: rosso o giallo o verde o blu o nero

2 conduttori: rosso, blu o rosso, nero

3 nuclei: giallo, verde, rosso o rosso, giallo, blu

4 conduttori: giallo, verde, rosso, blu o rosso, giallo, blu, nero

5 conduttori: giallo, verde, rosso, blu, nero o rosso, giallo, blu, nero, verde

Sopra i 5 fili: nuclei bianchi con numero nero o nastro di colore diverso

Rivestimenti interni: I rivestimenti interni possono essere estrusi o lappati. I materiali dovranno essere idonei alla temperatura di esercizio del cavo e compatibili con il materiale isolante.

Armatura in fili di acciaio: Nei cavi multipolari l'armatura sarà applicata su un rivestimento interno conforme ai fili di acciaio. I cavi unipolari per utilizzo in c.a. i sistemi saranno costituiti da fili di acciaio non magnetici.

Guaina esterna: lo spessore della guaina, le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Cavo resistente al fuoco: due strati di nastro di mica devono essere avvolti attorno al conduttore.

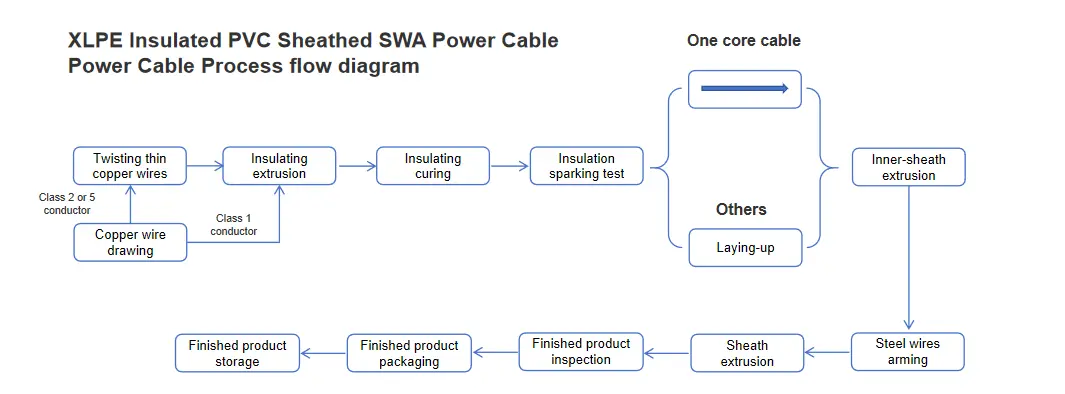

Diagramma di flusso del processo

Parametro di prestazione

Tensione nominale: 0,6/1 kV

Tensione di prova: 3,5 kV per 5 minuti senza guasti

Temperatura di lavoro: da -5º C a +90 ºC

Temperatura di cortocircuito: +250 ºC

Raggio di curvatura minimo: 15* OD;

Raggio minimo di curvatura statica: 10* OD;

Prova del cavo:

1. Test di resistenza CC del conduttore: la resistenza CC del conduttore a 20ºC deve essere conforme a GB/T 3956-2008, IEC 60228.

2. Test di tensione CA: 3,5 kV/5 min, nessun guasto.

Prova di campionamento:

1. Ispezione della struttura del conduttore: dovrà essere conforme ai requisiti tecnici di GB/T 3956-2008, IEC 60228.

2. Le dimensioni dell'isolamento, del rivestimento, dell'armatura in nastro di acciaio e della struttura della guaina devono essere conformi ai requisiti di GB/T 12706.1-2020, IEC 60502.1.

Prova di allungamento termico:

Le procedure di campionamento e prova devono essere conformi alle disposizioni di GB/T 2951.21-2008, IEC 60811-2-1, capitolo 9, e i risultati devono essere conformi alle disposizioni di GB/T 12706.1-2020, IEC 60502.1.

Prova di tipo:

Il test delle prestazioni meccaniche e fisiche dell'isolamento e della guaina deve essere conforme ai requisiti GB/T 12706.1-2020 e IEC 60502.1.

Le prestazioni elettriche devono essere conformi a GB/T 12706.1-2020, IEC 60502.1

Il test di combustione del cavo singolo deve essere conforme a GB/T 19666-2019, IEC 60332.

Il test ignifugo in bundle del cavo soddisfa i requisiti di GB/T 19666-2019, IEC 60332.

Il test di resistenza al fuoco dei cavi deve essere conforme ai requisiti GB/T 19666-2019 e IEC 60331.

Capacità di trasporto di corrente in ampere（A）

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
