Cavo di alimentazione STA rivestito in PVC isolato XLPE

Facendo affidamento sui 35 anni di profonda coltivazione del Tianjin Beida Cable Group nel settore dei cavi, abbiamo lanciato il cavo di alimentazione STA rivestito in PVC isolato XLPE, che può essere definito la forza del campo di trasmissione di potenza a bassa tensione.

In quanto impresa high-tech con un noto marchio cinese, certificazione del sistema ISO e altre qualifiche autorevoli, il Gruppo Beida è supportato da apparecchiature internazionali di produzione e collaudo avanzate e da investimenti in ricerca e sviluppo pari al 3,1% del volume delle vendite annuali, in modo che questo cavo armato con nastro d'acciaio presenti vantaggi fondamentali senza precedenti.

Il suo materiale isolante XLPE garantisce eccellenti prestazioni elettriche e resistenza al calore, guaina in PVC con design dell'armatura in nastro di acciaio, per ottenere una forte resistenza all'umidità, resistenza alla corrosione, resistenza ai danni meccanici, posa interrata diretta senza protezione aggiuntiva, risolve perfettamente il complesso di installazione della trasmissione di potenza a bassa tensione, scarsa adattabilità ambientale, rischi per la sicurezza e altri punti critici, per fornire ai clienti globali soluzioni di trasmissione di potenza stabili e affidabili.

I tipi di cavo comuni sono YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Struttura del prodotto

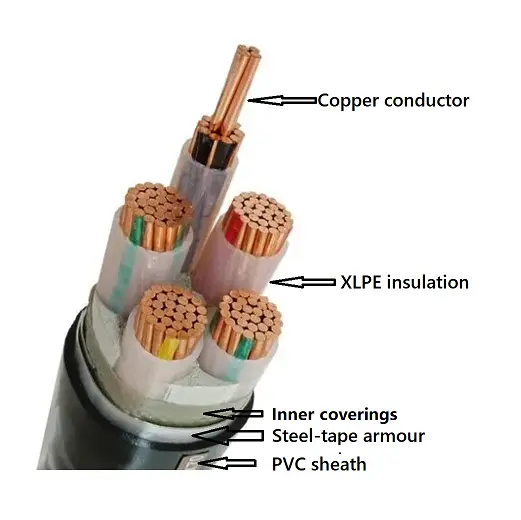

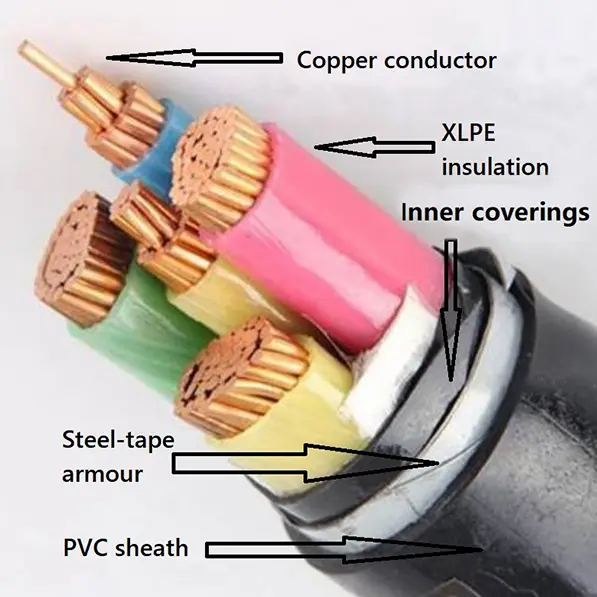

Il cavo di alimentazione STA rivestito in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, nastro avvolgente in PVC, armatura in nastro d'acciaio e guaina in PVC.

Conduttore: Conduttore in rame o alluminio, rotondo o sagomato, Classe 2 secondo IEC 60228

e GB/T 3956-2008, per l'area della sezione trasversale non superiore a 6 mm², un giro solido

È possibile utilizzare un conduttore di Classe 1 secondo IEC 60228 e GB/T 3956-2008.

Isolamento: lo spessore dell'isolamento e le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Colore nucleo: 1 nucleo: rosso o giallo o verde o blu o nero

2 conduttori: rosso, blu o rosso, nero

3 nuclei: giallo, verde, rosso o rosso, giallo, blu

4 conduttori: giallo, verde, rosso, blu o rosso, giallo, blu, nero

5 conduttori: giallo, verde, rosso, blu, nero o rosso, giallo, blu, nero, verde

Sopra i 5 fili: nuclei bianchi con numero nero o nastro di colore diverso

Rivestimenti interni: I rivestimenti interni possono essere estrusi o lappati. I materiali dovranno essere idonei alla temperatura di esercizio del cavo e compatibili con il materiale isolante.

Armatura in nastro di acciaio: Nei cavi multipolari l'armatura sarà applicata su un rivestimento interno conforme a doppio nastro di acciaio. I cavi unipolari per utilizzo in c.a. i sistemi dovranno essere costituiti da nastri di acciaio non magnetico.

Guaina esterna: lo spessore della guaina, le proprietà del materiale devono essere conformi a IEC 60502 e GB/T 12706.

Cavo ignifugo: sarà utilizzato materiale di guaina esterna in PVC ignifugo. I gradi ignifughi possono essere classificati in tre categorie: Bunch A, B e C.

Cavo resistente al fuoco: due strati di nastro di mica devono essere avvolti attorno al conduttore.

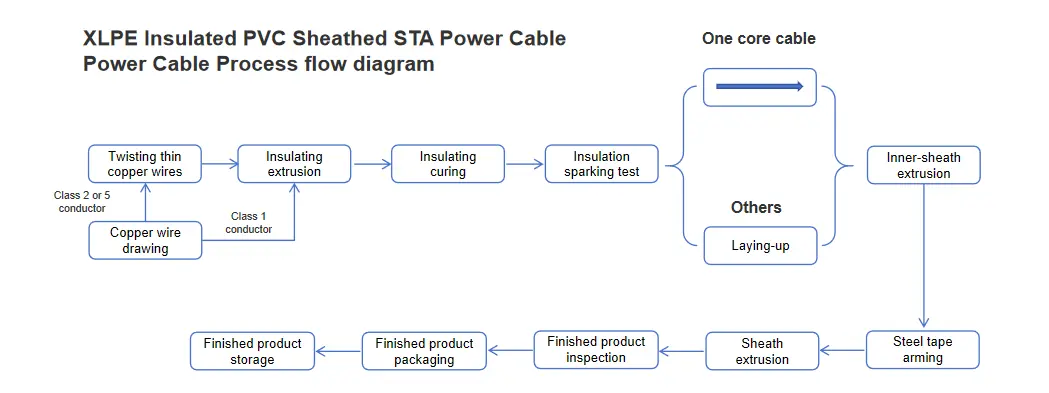

Diagramma di flusso del processo

Applicazione del prodotto

Cavo elettrico armato con nastro di acciaio rivestito in PVC con isolamento in polietilene reticolato, perché questo cavo con protezione in nastro di acciaio, è adatto per reti di distribuzione o apparecchiature industriali per la trasmissione di potenza. Può essere interrato direttamente nel sottosuolo, può essere installato in trincee o ponti, il cavo può sopportare una certa pressione, ma non può sopportare la tensione.

Condizioni di installazione del prodotto:

Temperatura ambiente di installazione del cavo Per cavi con isolamento in PVC o guaina in PVC o guaina ignifuga priva di alogeni, la temperatura ambiente durante l'installazione non deve essere inferiore a 0℃.

Raggio minimo di curvatura per l'installazione del cavo

Parametro di prestazione

Tensione nominale: 0,6/1 kV

Tensione di prova: 3,5 kV per 5 minuti senza guasti

Temperatura di lavoro: da -0º C a +90 ºC

Temperatura di cortocircuito: +250 ºC

Capacità di trasporto di corrente in ampere（A）

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.
