Cavo di alimentazione BS 5467

Acquista il cavo di alimentazione BS 5467 dalla fabbrica di Tianjin Beida, possiamo offrire prezzi diretti di fabbrica. Questo tipo di cavo è conforme agli standard britannici e può essere utilizzato per linee di alimentazione e controllo. È protetto da un'armatura in filo di acciaio e può resistere a determinate forze di trazione e compressione. Può essere utilizzato all'interno degli edifici o interrato direttamente nel sottosuolo.

Invia richiesta

Descrizione del prodotto

Questo cavo di alimentazione standard BS 5467 è ben progettato e perfettamente funzionante, adatto sia per linee di alimentazione che di controllo, fornendo una soluzione di trasmissione di potenza stabile e affidabile per varie applicazioni industriali e civili. La sua esclusiva armatura in filo d'acciaio è un punto forte. Questo design non solo migliora la resistenza meccanica del cavo, consentendogli di sopportare forze di trazione e compressione e di resistere efficacemente ai danni fisici esterni, ma ne migliora significativamente anche la durata e la durata, mantenendo un funzionamento stabile anche in ambienti difficili.

Il cavo di alimentazione BS 5467 di Tianjin Beida vanta anche un'eccellente adattabilità ambientale. Che si tratti di cablaggio interno in grattacieli o di complessi progetti sotterranei, questo cavo gestisce tutto con facilità. All'interno degli edifici si integra perfettamente con diversi stili di arredamento, offrendo sia estetica che praticità; mentre quando interrato, la sua superiore resistenza alla corrosione e all'acqua garantisce che il cavo non venga influenzato dai fattori ambientali durante l'interramento a lungo termine, garantendo una trasmissione di potenza continua e stabile.

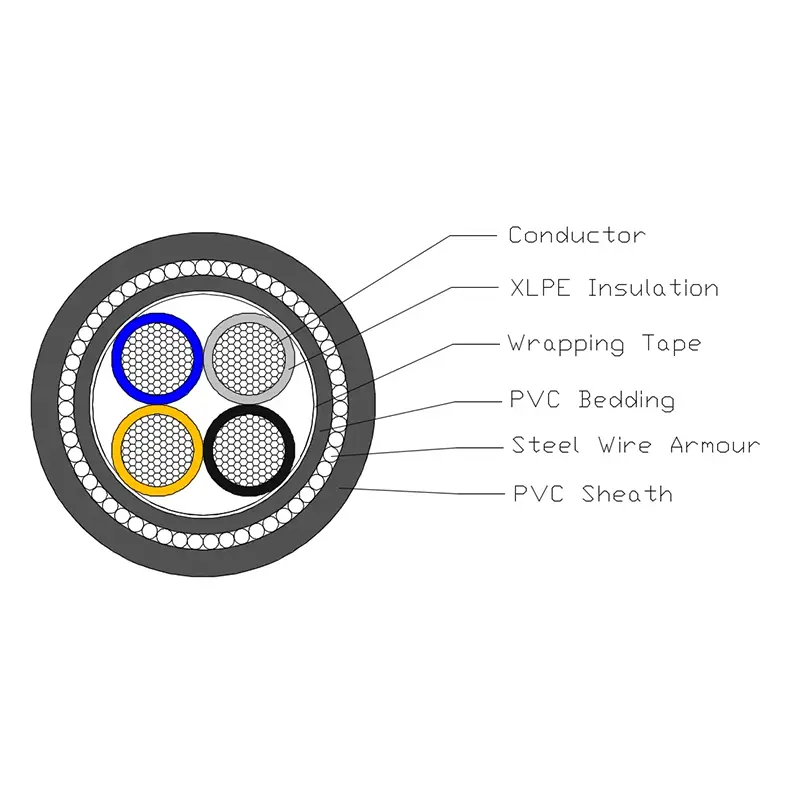

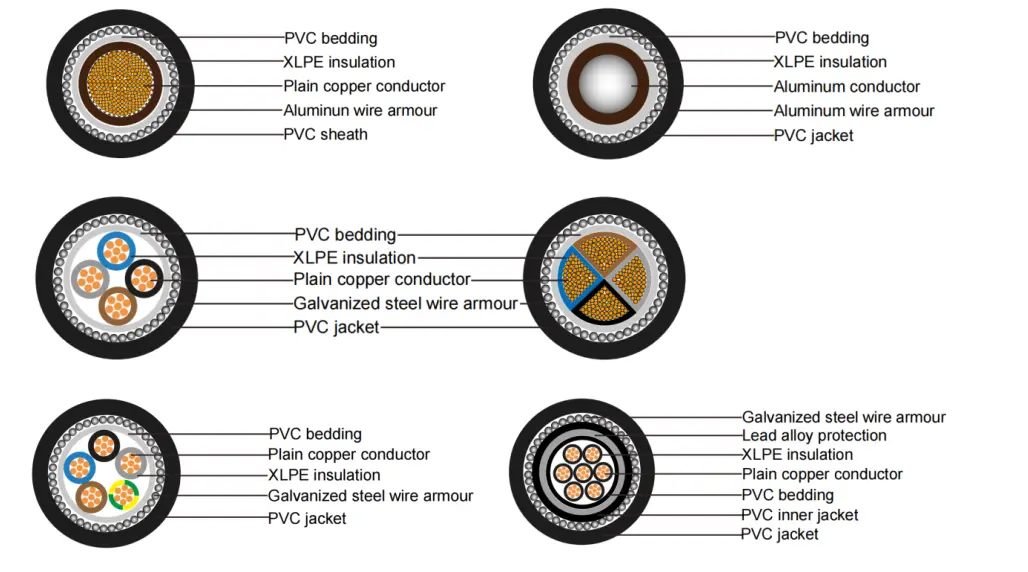

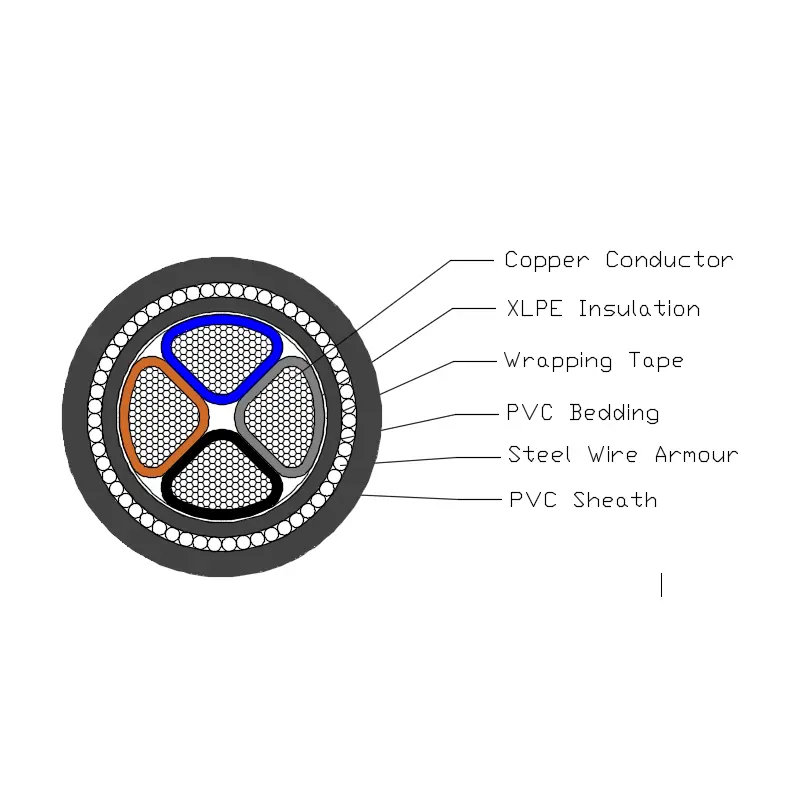

Struttura del prodotto

Bs 5467 Power Cable

Il cavo di alimentazione SWA rivestito in PVC isolato XLPE è composto da un conduttore in rame T1R, isolamento XLPE, biancheria da letto in PVC, armatura con stramazzi in acciaio e guaina in PVC.

Conduttore: conduttore solido in rame o alluminio, circolare o sagomato, Classe 2 secondo BS EN 60228.

Isolamento: XLPE tipo GP8 secondo BS 7655-1.3

Colore nucleo: 1 nucleo: marrone o blu

2 nuclei: marrone, blu

3 nuclei: marrone, nero, grigio

4 nuclei: blu, marrone, nero, grigio

5 nuclei:verde/giallo, blu, marrone, nero, grigio

Sopra i 5 coi: nuclei bianchi con numero nero

Stratificazione: la stratificazione deve essere costituita da materiale polimerico estruso coerente con la temperatura operativa del cavo.

Armatura in fili di acciaio: Cavo unipolare: armatura in fili di alluminio

Cavo multipolare: armatura in filo di acciaio

Guaina esterna: la guaina dovrà essere in materiale PVC estruso secondo il tipo 9 specificato nella norma BS 7655-4.2.

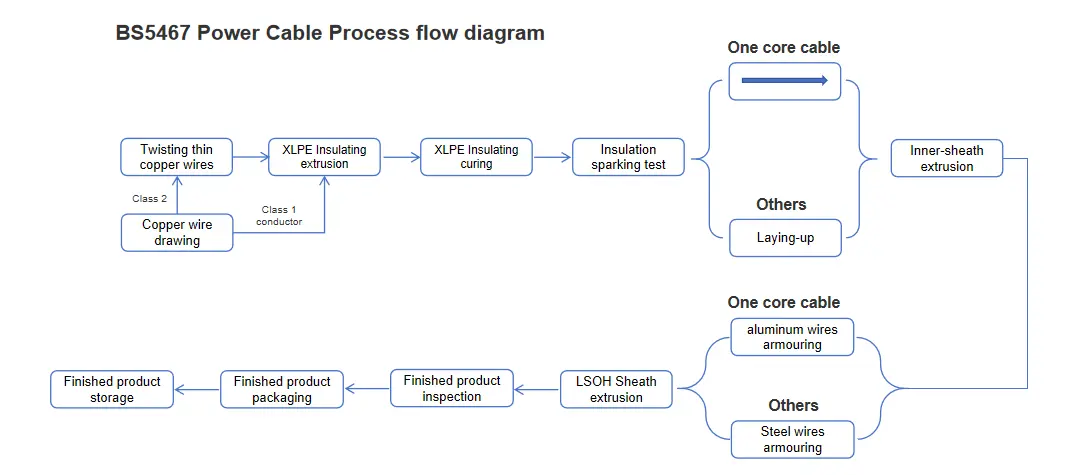

Diagramma di flusso del processo

Bs 5467 Power Cable

Parametro di prestazione

Il cavo di alimentazione BS 5467 possiede parametri di prestazione elettrica e fisica chiaramente definiti. La sua tensione nominale è fissata su due livelli: 600 kV e 1000 kV, soddisfacendo i requisiti di tensione in vari scenari. Nei test di sicurezza elettrica, il prodotto ha resistito a una tensione di prova di 3,5 kV per 5 minuti senza alcun guasto, dimostrando pienamente l'affidabilità delle sue prestazioni di isolamento elettrico. Per quanto riguarda l'adattabilità della temperatura, questo prodotto ha un ampio intervallo di temperature operative e può funzionare stabilmente in ambienti da 0℃ a +90℃. Nel frattempo, la sua temperatura di cortocircuito può raggiungere +250℃, dimostrando un'eccellente resistenza alle alte temperature. Inoltre, questo prodotto possiede una flessibilità eccezionale, con un raggio di curvatura minimo di 12 volte il suo diametro esterno, facilitando l'installazione e il cablaggio in vari ambienti complessi. In termini di ritardanza di fiamma, questo prodotto soddisfa lo standard di classificazione dei ritardanti di fiamma BS EN 60332-1-2, riducendo efficacemente il rischio di incendio.

Prova del cavo

Test di routine sui cavi

Test di resistenza CC del conduttore: eseguire il test di resistenza CC del conduttore a 20ºC. Il valore della resistenza CC misurata del conduttore deve essere rigorosamente conforme ai requisiti pertinenti della sezione 2 dello standard BS EN 60228.

Test di tensione del cavo elettrico: applicare una tensione di 3500 V al cavo per 5 minuti. Durante questo processo, il cavo non dovrebbe subire alcun guasto.

Test di campionamento

Ispezione della struttura del conduttore: la struttura del conduttore deve essere pienamente conforme ai requisiti tecnici specificati nella norma BS EN 60228.

Ispezione dimensionale: le dimensioni dell'isolamento, del rivestimento interno, dell'armatura del filo e della guaina del cavo devono soddisfare i requisiti specifici nella Tabella 3 della BS 5467.

Test di combustione del cavo singolo: i risultati del test di combustione del cavo singolo devono essere conformi ai requisiti della norma BS EN 60332-1-2.

Test di tipo

Prestazioni di isolamento: le prestazioni di isolamento del cavo devono soddisfare i requisiti specificati nella norma BS 7655-1-3.

Prestazioni del rivestimento interno: le prestazioni del rivestimento interno devono essere conformi ai requisiti pertinenti della clausola 9.2 della BS 5467.

Prestazioni della guaina: le prestazioni della guaina devono soddisfare i requisiti specificati nella norma BS 7655-4-2.

Test di compatibilità: i risultati del test di compatibilità devono essere conformi ai requisiti dell'allegato C della BS 5467.

Test di restringimento dell'isolamento: il test di restringimento dell'isolamento deve essere conforme ai requisiti della clausola 18.3 della BS 5467 e il metodo di prova deve essere eseguito secondo BS EN 60811-502.

Test di restringimento della guaina: il test di restringimento della guaina deve essere conforme ai requisiti della clausola 18.6 della BS 5467.

Test di resistenza allo strappo della guaina: il test di resistenza allo strappo della guaina deve soddisfare i requisiti dell'allegato D della BS 5467.

Dimensioni della struttura

Massima resistenza del conduttore e dell'armatura
per cavo unipolare a 20 ℃
Tipo	Resistenza massima a 20 ℃
Area della sezione trasversale nominale del conduttore	Conduttore		Armatura in filo di alluminio
Area della sezione trasversale nominale del conduttore	Rame	Alluminio	Cavi con conduttore in rame cordato	Cavi con conduttore flessibile in alluminio
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Massima resistenza del conduttore e dell'armatura
per cavi da 2 a 5 nuclei a 20 ℃
Tipo	Resistenza massima a 20 ℃
Area della sezione trasversale nominale del conduttore	Conduttore		Armatura in filo d'acciaio
	Rame	Alluminio	Cavi con conduttore in rame cordato
	Rame	Alluminio	2 nuclei	3 nuclei	4 nuclei	5 nuclei
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Capacità di trasporto di corrente in ampere（A）

Cavo di alimentazione con isolamento XLPE a tensione nominale 0,6/1kV
capacità di trasporto di corrente in ampere (A)
Temperatura ambiente: in aria: 40 ℃, nel terreno: 25 ℃
Temperatura del conduttore: 90 ℃
Coefficiente di resistenza termica del suolo: 1,0 k·m/W
Tipo	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Numero di nuclei	Nucleo singolo				Multicore
Area della sezione trasversale, mm²	Nell'aria		Nel terreno		Nell'aria		Nel terreno
Area della sezione trasversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nota:L'armatura dei cavi unipolari è realizzata con materiali non magnetici.

Imballaggio e consegna

Dettagli dell'imballaggio:

È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.

Porto: porto di Tianjin

Consegna: via mare, via aerea, tramite espresso.

Bs 5467 Power Cable
