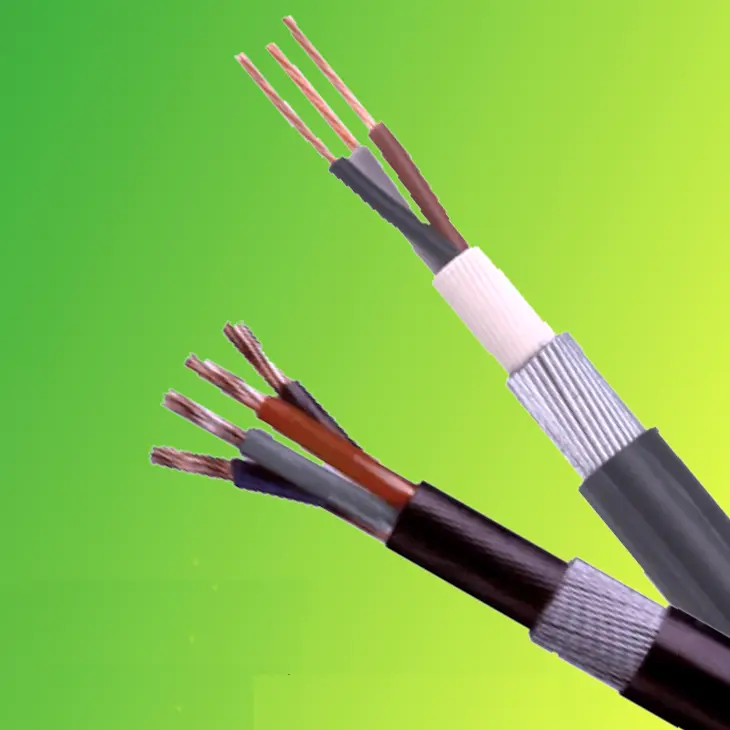

Beida è un fornitore professionale di cavi e fili in Cina. In termini di struttura del prodotto, il nostro cavo di alimentazione BS 6724 utilizza un isolamento in polietilene reticolato (XLPE) e una guaina in poliolefina a basso contenuto di fumi, priva di alogeni, combinata con uno strato di armatura in filo di acciaio zincato, formando un sistema di protezione multistrato. La guaina priva di alogeni e a basso contenuto di fumi presenta notevoli vantaggi in termini di sicurezza; quando esposto al fuoco, non solo rilascia quantità estremamente basse di fumo, riducendo l'impatto del fumo sulla trasmissione della luce ambientale e garantendo la visibilità della fuga, ma produce anche fumo non tossico e non corrosivo, prevenendo lesioni secondarie e soddisfacendo pienamente le esigenze di sicurezza delle aree densamente popolate.
I cavi sono disponibili in una varietà di specifiche, da single-core a 48-core. I conduttori sono realizzati in rame ricotto di alta qualità, offrendo un'eccellente conduttività. Lo strato isolante vanta un'elevata resistenza isolante ed è stato sottoposto a test di resistenza alla tensione per garantire un funzionamento sicuro. Che si tratti della trasmissione di potenza in impianti industriali, del cablaggio in grattacieli o della distribuzione di potenza in condotte sotterranee, i cavi elettrici Tianjin Beida BS 5467 forniscono soluzioni affidabili, costruendo una solida barriera di sicurezza per la trasmissione di potenza con qualità professionale.

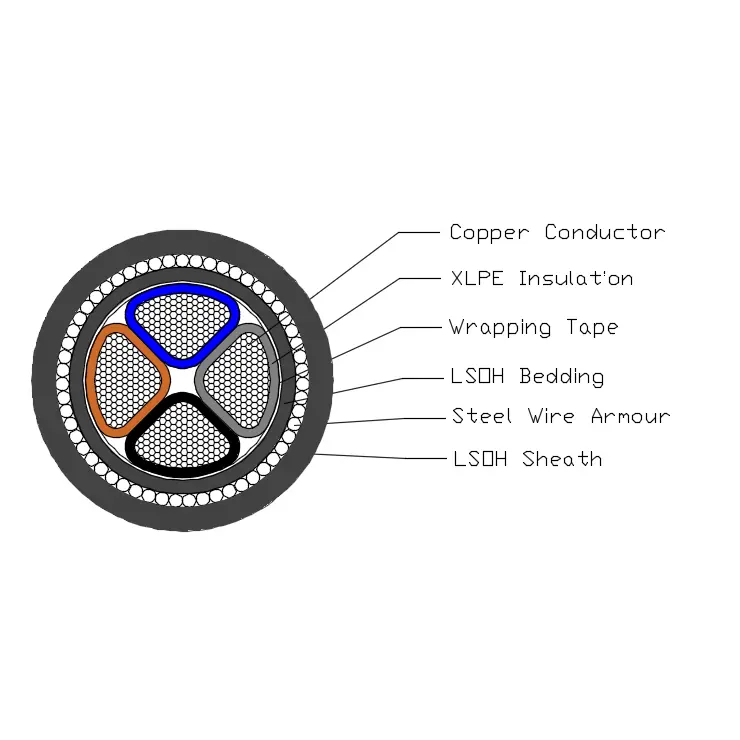

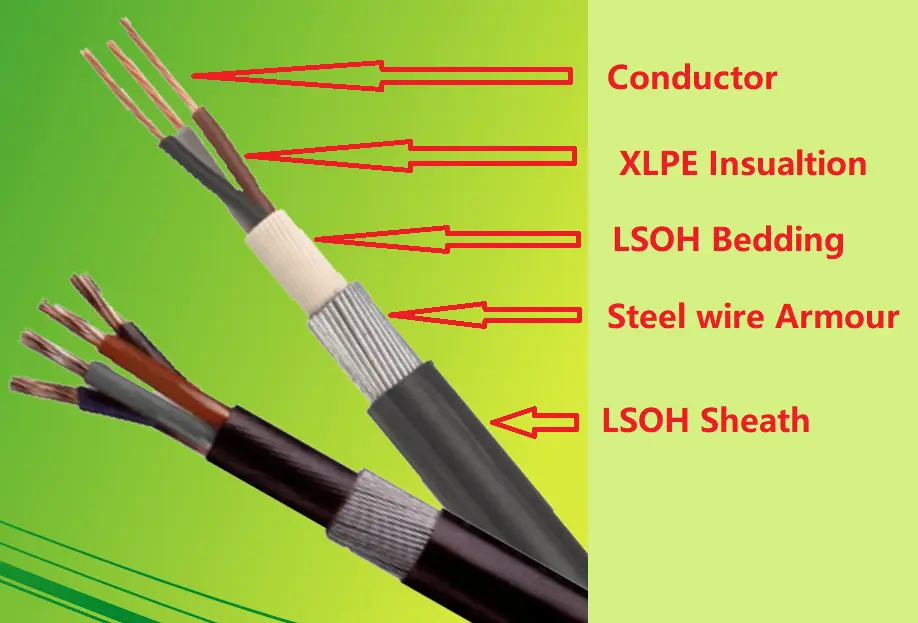

Il cavo di alimentazione BS 6724 è composto da un conduttore in rame T1R, isolamento XLPE, biancheria da letto in PVC, armatura con stramazzi in acciaio e guaina LSOH.
Conduttore: conduttore solido in rame o alluminio, circolare o sagomato, Classe 2 secondo BS EN 60228.
Isolamento: XLPE tipo GP8 secondo BS 7655-1.3
Colore nucleo: 1 nucleo: marrone o blu
2 nuclei: marrone, blu
3 nuclei: marrone, nero, grigio
4 nuclei: blu, marrone, nero, grigio
5 nuclei:verde/giallo, blu, marrone, nero, grigio
Sopra i 5 coi: nuclei bianchi con numero nero
Strato di rivestimento: il rivestimento dovrà essere costituito da materiale polimerico LSOH estruso coerente con la temperatura operativa del cavo.
Armatura in fili di acciaio: Cavo unipolare: armatura in fili di alluminio
Cavo multipolare: armatura in filo di acciaio
Guaina esterna: la guaina dovrà essere in materiale LSOH estruso specificato nella norma BS 7655-6.1.
Il cavo di alimentazione BS 6724 ha una tensione nominale di 600/1000 kV, alleviando facilmente i requisiti operativi ad alta tensione dei veicoli. Ha resistito a un rigoroso stress test di 5 minuti con tensione di 3,5 kV senza alcun guasto, dimostrando prestazioni di isolamento stabili e affidabili.
Il prodotto ha un ampio intervallo di temperature operative, da 0℃ a +90℃. Anche in ambienti con temperature estremamente elevate, può resistere a temperature fino a +250℃ in condizioni di cortocircuito, rendendolo adatto a varie applicazioni VGA.
È estremamente flessibile, con un raggio di curvatura minimo di 12 volte il suo diametro esterno, consentendo un cablaggio flessibile e semplice, indipendentemente dallo spazio di installazione. Inoltre, il suo livello di emissione luminosa soddisfa gli standard BS EN 60332-1-2, le sue prestazioni prive di alogeni sono certificate da IEC 60754 ed EN 50267 e la sua densità di fumo soddisfa i requisiti IEC 61034 ed EN 50268, massimizzando la sua sicurezza e rispetto dell'ambiente.
|
Massima resistenza del conduttore e dell'armatura |
||||
|
per cavo unipolare a 20 ℃ |
||||
|
Tipo |
Resistenza massima a 20 ℃ |
|||
|
Area della sezione trasversale nominale del conduttore |
Conduttore |
Armatura in filo di alluminio |
||
|
Rame |
Alluminio |
Cavi con conduttore in rame cordato |
Cavi con conduttore flessibile in alluminio |
|
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Massima resistenza del conduttore e dell'armatura |
||||||
|
per cavi da 2 a 5 nuclei a 20 ℃ |
||||||
|
Tipo |
Resistenza massima a 20 ℃ |
|||||
|
Area della sezione trasversale nominale del conduttore |
Conduttore |
Armatura in filo d'acciaio |
||||
|
Rame |
Alluminio |
Cavi con conduttore in rame cordato |
||||
|
2 nuclei |
3 nuclei |
4 nuclei |
5 nuclei |
|||
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Capacità di trasporto di corrente in ampere（A）
|
Cavo di alimentazione con isolamento XLPE a tensione nominale 0,6/1kV |
|||||||||
|
capacità di trasporto di corrente in ampere (A) |
|||||||||
|
Temperatura ambiente: in aria: 40 ℃, nel terreno: 25 ℃ |
|||||||||
|
Temperatura del conduttore: 90 ℃ |
|||||||||
|
Coefficiente di resistenza termica del suolo: 1,0 k·m/W |
|||||||||
|
Tipo |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Numero di nuclei |
Nucleo singolo |
|
Multicore |
||||||
|
Area della sezione trasversale, mm2 |
Nell'aria |
Nel terreno |
|
Nell'aria |
Nel terreno |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Nota:L'armatura dei cavi unipolari è realizzata con materiali non magnetici. |
|||||||||
Dettagli dell'imballaggio:
È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.
Porto: porto di Tianjin
Consegna: via mare, via aerea, tramite espresso.
