In qualità di produttore professionale, il cavo di alimentazione BS 6346 di Beida adotta materiali avanzati di isolamento e guaina in PVC, con design dell'armatura in filo di acciaio, che può resistere efficacemente alla tensione e alla pressione esterne per garantire un funzionamento stabile a lungo termine del cavo. I cavi elettrici BS 6346 offrono un elevato livello di sicurezza e stabilità, sia installati all'interno degli edifici che interrati direttamente nel sottosuolo. Il design del conduttore in rame, del cuscino in PVC e dell'armatura in filo di acciaio consente al cavo di resistere alla pressione fisica in ambienti complessi, garantire il normale funzionamento dei sistemi di alimentazione e risolvere il problema dei cavi di alimentazione tradizionali che si danneggiano facilmente in ambienti difficili.

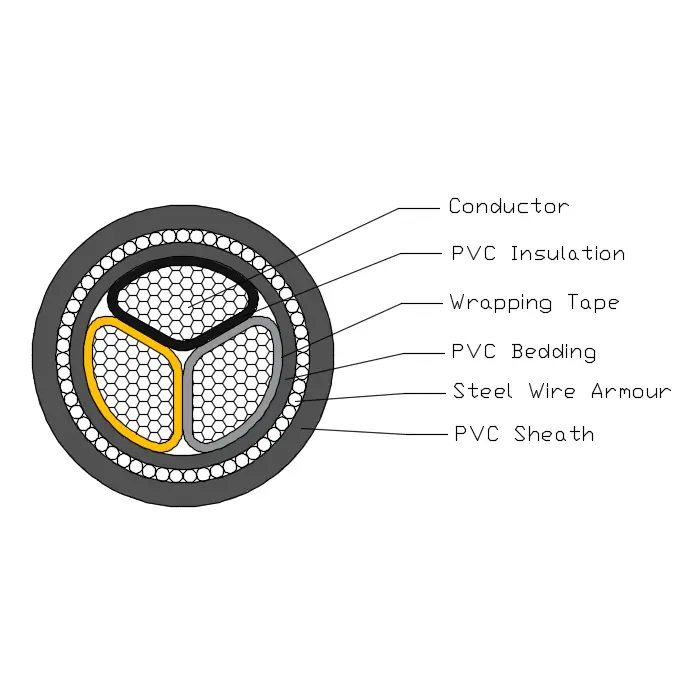

Il cavo di alimentazione BS 6346 è composto da un conduttore in rame T1R, isolamento in PVC, biancheria da letto in PVC, armatura con stramazzi in acciaio e guaina in PVC.
Conduttore: conduttore solido in rame o alluminio, circolare o sagomato, Classe 2 secondo BS EN 60228.
Isolamento: PVC tipo GP8 secondo BS 7655-1.3
Colore nucleo: 1 nucleo: marrone o blu
2 nuclei: marrone, blu
3 nuclei: marrone, nero, grigio
4 nuclei: blu, marrone, nero, grigio
5 nuclei:verde/giallo, blu, marrone, nero, grigio
Sopra i 5 coi: nuclei bianchi con numero nero
Strato di rivestimento: il rivestimento dovrà essere costituito da materiale polimerico LSOH estruso coerente con la temperatura operativa del cavo.
Armatura in fili di acciaio: Cavo unipolare: armatura in fili di alluminio
Cavo multipolare: armatura in filo di acciaio
Guaina esterna: la guaina dovrà essere in materiale PVC estruso tipo TM1 specificato nella norma BS 7655.
Tensione nominale: 600/1000kV
Tensione di prova: 3,5 kV per 5 minuti senza guasti
Temperatura di lavoro: da 0º C a +60 ºC
Temperatura di cortocircuito: +160 ºC
Raggio minimo di curvatura: 12*OD;
Ignifugo: BS EN 60332-1-2

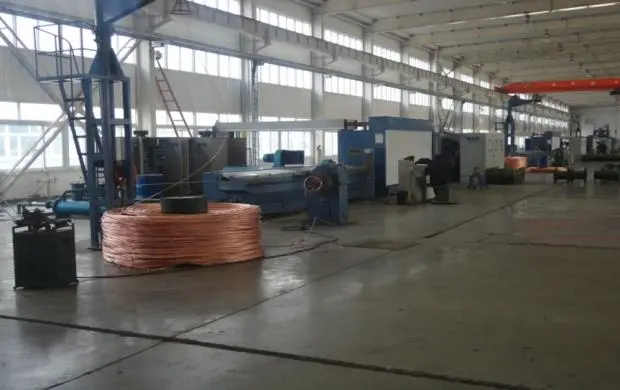

macchina da disegno

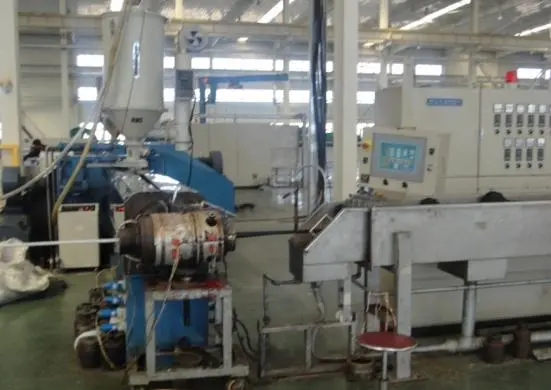

estrusore di isolamento

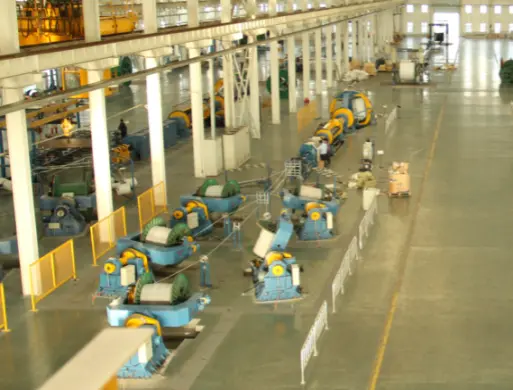

cavo-formatore

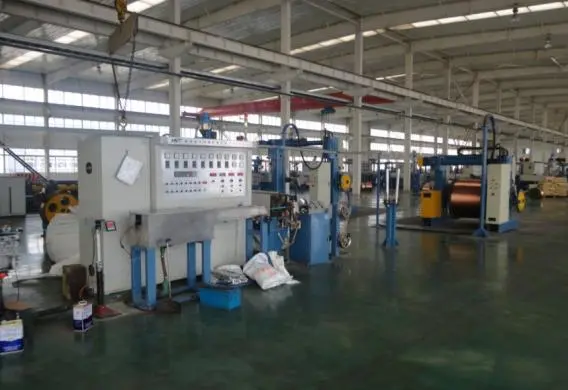

estrusore di guaina

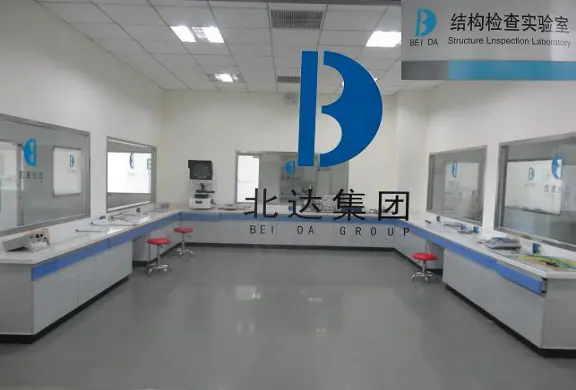

Laboratorio di prestazioni strutturali ed elettriche
camera di invecchiamento termico
Capacità di trasporto di corrente in ampere（A）
|
Tensione nominale 0,6/1 kV Capacità di trasporto di corrente del cavo di alimentazione isolante in PVC in ampere (A) Temperatura ambiente: in aria: 40 ℃, a terra: 25 ℃ Temperatura conduttore: 70 ℃ Coefficiente di resistenza termica del suolo: 1,0 k·m/W |
|||||||||
|
Tensione nominale 0,6/1 kV Capacità di trasporto di corrente del cavo di alimentazione isolante in PVC in ampere (A) Temperatura ambiente: in aria: 40 ℃, a terra: 25 ℃ Temperatura conduttore: 70 ℃ Coefficiente di resistenza termica del suolo: 1,0 k·m/W |
|||||||||
|
Tipo |
CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC |
|
CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC |
||||||
|
Numero di nuclei |
Nucleo singolo |
|
Multicore |
||||||
|
Area della sezione trasversale, mm2 |
Nell'aria |
Nel terreno |
|
Nell'aria |
Nel terreno |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
24 |
— |
29 |
— |
|
15 |
— |
19 |
— |
|
2.5 |
31 |
24 |
38 |
30 |
|
19 |
13 |
27 |
19 |
|
4 |
41 |
32 |
49 |
39 |
|
25 |
19 |
36 |
27 |
|
6 |
52 |
42 |
61 |
50 |
|
33 |
26 |
47 |
35 |
|
10 |
72 |
55 |
83 |
64 |
|
41 |
34 |
58 |
46 |
|
16 |
95 |
73 |
105 |
83 |
|
57 |
44 |
78 |
58 |
|
25 |
120 |
96 |
135 |
105 |
|
76 |
59 |
100 |
76 |
|
35 |
150 |
115 |
160 |
125 |
|
98 |
76 |
130 |
98 |
|
50 |
180 |
140 |
195 |
150 |
|
115 |
90 |
155 |
115 |
|
70 |
230 |
175 |
240 |
185 |
|
145 |
110 |
185 |
145 |
|
95 |
280 |
215 |
285 |
220 |
|
180 |
140 |
225 |
170 |
|
120 |
325 |
250 |
325 |
250 |
|
225 |
175 |
270 |
205 |
|
150 |
375 |
290 |
365 |
285 |
|
260 |
200 |
310 |
235 |
|
185 |
430 |
335 |
415 |
320 |
|
300 |
230 |
350 |
265 |
|
240 |
510 |
395 |
480 |
375 |
|
345 |
270 |
395 |
300 |
|
300 |
585 |
455 |
545 |
425 |
|
390 |
305 |
445 |
350 |
|
400 |
690 |
540 |
625 |
490 |
|
— |
— |
— |
— |
|
500 |
800 |
630 |
710 |
560 |
|
— |
— |
— |
— |
|
630 |
920 |
740 |
810 |
645 |
|
— |
— |
— |
— |
|
Nota:L'armatura dei cavi unipolari è realizzata con materiali non magnetici. |
|||||||||
Dettagli dell'imballaggio:
È determinato dalla quantità e dai requisiti acquistati. Può essere negoziato.
Porto: porto di Tianjin
Consegna: via mare, via aerea, tramite espresso.
